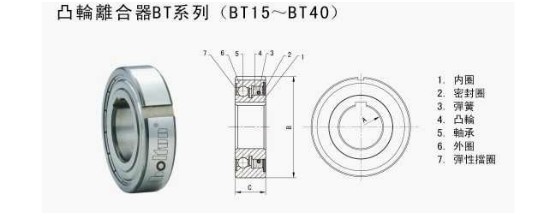

凸轮离合器BT系列（BT15~BT40）
尺寸及性能
|
型号 |
扭矩能力(N.m) |
最大转动速度(r/min) |
内圈内径A
H7(mm) |
外圈外径B
h7(mm) |
长度C
(mm) |
内键槽
(mm) |
外键槽(mm) |
|
BT(X) |
BT(X)-1K |
BT(X)-2K |
内圈 |
外圈 |
|
BT15 |
BT15-1K |
BT15-2K |
29 |
3600 |
2000 |
15 |
35 |
11 |
5.0×12 |
2.0×0.6 |
|
BT17 |
BT17-1K |
BT17-2K |
43 |
3500 |
1900 |
17 |
40 |
12 |
5.0×1.2 |
2.0×1.0 |
|
BT20 |
BT20-1K |
BT20-2K |
61 |
3000 |
1600 |
20 |
47 |
14 |
6.0×1.6 |
3.0×1.5 |
|
BT25 |
BT25-1K |
BT25-2K |
78 |
2500 |
1400 |
25 |
52 |
15 |
8.0×1.5 |
6.0×2.0 |
|
BT30 |
BT30-1K |
BT30-2K |
140 |
2000 |
1100 |
30 |
62 |
16 |
8.0×2.0 |
6.0×2.0 |
|
BT35 |
BT35-1K |
BT35-2K |
173 |
1800 |
1000 |
35 |
72 |
17 |
10.0×2.4 |
8.0×2.5 |
|
BT40 |
BT40-1K |
BT40-2K |
260 |
1800 |
900 |
40 |
80 |
22 |
12.0×3.3 |
10.0×3.0 |
安装和使用
1. BT系列凸轮离合器中每种规格含三种类型：无键型、内键型、内外键型，分别用BT（X）,BT(X)-1K和BT(X)-2K表示，其中BT(X)-1K键槽尺寸与相应的BT(X)-2K内键槽尺寸相同。
2. BT系列凸轮离合器是按照压入配合的方式来设计的。必须确保轴和托架具有精神的表面尺寸，以获取最佳的支承和抓取效果。
3. 在安装离合器的时候，应选择用适当的尺寸工具，以令其能把压力均匀的施加在离合器的内圈和外圈上。
4. 内座圈上的箭头方向表示的是内圈的嚙合方向。
5. 请勿使用锤子敲击或在离合器上施加任何额外的冲击力。
6. 请确保托架具有足够的强度以承受安装离合器时所需要的压力。
有关润滑
1. 建议使用油润滑。
2. 请勿使用含EP添加剂润滑油。
