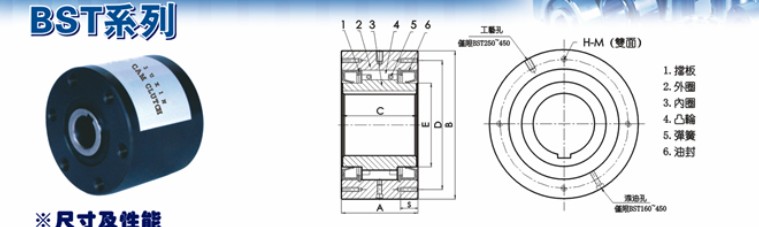

性能及尺寸
|
型号 |
扭矩N.m |
极限转速r/min |
孔径H7 |
A |
B |
C |
D |
E |
S |
H-M螺纹孔 |
|
BST 30 |
294 |
200 |
20to30 |
64 |
90 |
64 |
80 |
45 |
13 |
4×M6×P1.0 |
|
BST 50 |
784 |
200 |
30to50 |
67 |
125 |
67 |
110 |
70 |
16 |
4×M8×P1.25 |
|
BST 65 |
1570 |
150 |
40to65 |
90 |
160 |
85 |
140 |
90 |
20 |
6×M10×P1.5 |
|
BST 75 |
2450 |
150 |
50to75 |
90 |
170 |
85 |
150 |
100 |
20 |
6×M10×P1.5 |
|
BST 85 |
5880 |
150 |
60to85 |
115 |
210 |
110 |
185 |
115 |
30 |
6×M12×P1.75 |
|
BST 95 |
7840 |
150 |
70to95 |
115 |
230 |
110 |
200 |
130 |
30 |
6×M14×P2.0 |
|
BST 110 |
10800 |
150 |
80to110 |
115 |
270 |
110 |
220 |
150 |
30 |
6×M16×P2.0 |
|
BST 135 |
15700 |
100 |
90 to 135 |
135 |
320 |
130 |
280 |
180 |
30 |
8×M16×P2.0 |
|
BST 160 |
24500 |
100 |
100 to 160 |
135 |
360 |
130 |
315 |
220 |
40 |
10×M20×P2.5 |
|
BST 200 |
37200 |
100 |
100 to 200 |
150 |
430 |
145 |
380 |
265 |
40 |
8×M22×P2.5 |
|
BST 220 |
49000 |
80 |
150 to 220 |
235 |
500 |
230 |
420 |
290 |
40 |
16×M20×P2.5 |
|
BST 250 |
88200 |
50 |
180 to 250 |
295 |
600 |
290 |
530 |
330 |
50 |
16×M24×P3.0 |
|
BST 270 |
123000 |
50 |
200 to 270 |
295 |
650 E>5 |
290 |
575 |
370 |
50 |
16×M24×P3.0 |
|
BST 300 |
176000 |
50 |
230 to 300 |
295 |
780 |
290 |
690 |
470 |
60 |
16×M30×P3.5 |
|
BST 335 |
265000 |
50 |
250 to 335 |
305 |
850 |
320 |
750 |
495 |
70 |
16×M36×P4.0 |
|
BST 350 |
314000 |
50 |
250 to 350 |
320 |
930 |
360 |
815 |
535 |
70 |
16×M36×P4.0 |
|
BST 425 |
510000 |
50 |
325 to 425 |
440 |
1030 |
450 |
940 |
635 |
70 |
18×M36×P4.0 |
|
BST 450 |
686000 |
50 |
350 to 450 |
450 |
1090 |
480 |
990 |
645 |
80 |
18×M42×P4.5 |
安装及使用
1.用于防止传送带或泵在低速运行时的倒转。
2.润滑方法及防尘特征：
|
|
BST30至BST135 |
BST160至BST450 |
|
润滑规范 |
免保养型
内部润滑 |
脂润滑型
每年更换二次润滑脂 |
|
防尘特性 |
防尘密封
双唇油封 |
防尘端板
双唇油封 |
3.在安装之前，确认BST凸轮离合器内圈的旋转方向（内圈上箭头标示方向）与传送带的旋转方向一致。
4.用等级为11T或更高等级的螺栓牢固地安装BST凸轮离合器上的力臂。请确保力臂表面与外圈的侧面对齐并免于任何灰尘。
5.推荐的轴的公差为h7或h8级。
6.将BST凸轮离合器安装到轴上时，应仅对外圈施加压力。请勿用锤子直接敲打内圈或对外圈、防尘密封，或防尘端板施加任何的作用力。
7.在安装凸轮离合器至轴上时应使用平键，然后用端板将离合器固定在轴上。在任何情况下不应使用锥形键。
8.当安装BST160型以上的BST凸轮离合器（脂润滑型）时，将四个油孔之一直接置于底部。此种做法便于润滑脂的泄流及清理。
9.当轴转动时，力臂末端将在旋转方向上摆动至某些方位。仅在旋转方向上约束力臂，但应确保力臂有一定空间自由摆动。如果力臂末端被完全固定，则离合器内部将被扭曲，这将引起元件的损坏。
10.对于BST30型至BST200型的凸轮离合器，侧面仅配有一个力臂，可满足要求；BST220至BST450型离合器采用了两个力臂，分配在离合器的两侧。将力臂均匀地安装在离合器上，使作用的力通过离合器的中心。
11.BST系列凸轮离合器的力臂为标准化力臂。

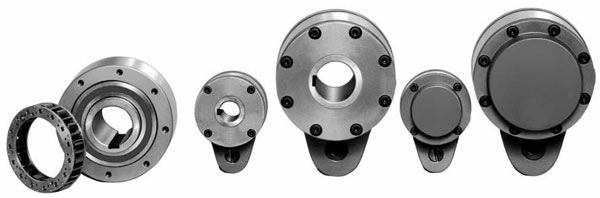

安装示例
