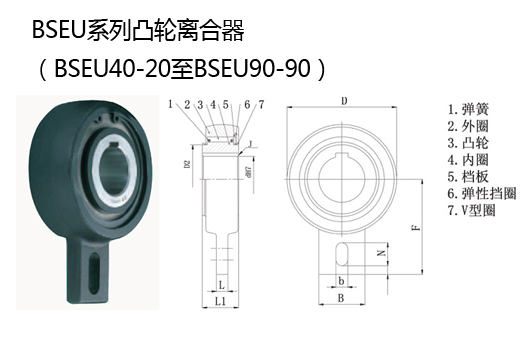

| BSEU系列凸轮离合器
（BSEU40-20至BSEU90-90）
止逆及低频分度
性能及尺寸
|
型号 |
孔径H7 |
键槽 |
扭矩N.m |
极限转速r/min |
D |
D2 |
L1 |
B |
F |
b |
N |
E |
J |
|
BSEU40-20 |
20 |
6×2.8 |
1,440 |
450 |
118 |
60 |
55 |
40 |
110 |
15 |
35 |
8 |
1.5 |
|
BSEU40-25 |
25 |
8×3.3 |
1,440 |
450 |
118 |
60 |
55 |
40 |
110 |
15 |
35 |
8 |
1.5 |
|
BSEU40-30 |
30 |
8×3.3 |
1,440 |
450 |
118 |
60 |
55 |
40 |
110 |
15 |
35 |
8 |
1.5 |
|
BSEU40-35 |
35 |
10×3.3 |
1,440 |
450 |
118 |
60 |
55 |
40 |
110 |
15 |
35 |
8 |
1.5 |
|
BSEU40-40 |
40 |
12×3.3 |
1,440 |
450 |
118 |
60 |
55 |
40 |
110 |
15 |
35 |
8 |
1.5 |
|
BSEU70-45 |
45 |
14×3.8 |
3,140 |
350 |
165 |
90 |
59 |
80 |
140 |
18 |
35 |
10 |
1.5 |
|
BSEU70-50 |
50 |
14×3.8 |
3,140 |
350 |
165 |
90 |
59 |
80 |
140 |
18 |
35 |
10 |
1.5 |
|
BSEU70-55 |
55 |
16×4.3 |
3,140 |
350 |
165 |
90 |
59 |
80 |
140 |
18 |
35 |
10 |
2.0 |
|
BSEU70-60 |
60 |
18×4.4 |
3,140 |
350 |
165 |
90 |
59 |
80 |
140 |
18 |
35 |
10 |
2.0 |
|
BSEU70-65 |
65 |
18×4.4 |
3,140 |
350 |
165 |
90 |
59 |
80 |
140 |
18 |
35 |
10 |
2.0 |
|
BSEU70-70 |
70 |
20×4.9 |
3,140 |
350 |
165 |
90 |
59 |
80 |
140 |
18 |
35 |
10 |
2.0 |
|
BSEU90-75 |
75 |
20×4.9 |
4,700 |
250 |
190 |
120 |
63 |
80 |
165 |
20 |
40 |
15 |
2.0 |
|
BSEU90-80 |
80 |
22×5.4 |
4,700 |
250 |
190 |
120 |
63 |
80 |
165 |
20 |
40 |
15 |
2.0 |
|
BSEU90-85 |
85 |
22×5.4 |
4,700 |
250 |
190 |
120 |
63 |
80 |
165 |
20 |
40 |
15 |
2.0 |
|
BSEU90-90 |
90 |
25×5.4 |
4,700 |
250 |
190 |
120 |
63 |
80 |
165 |
20 |
40 |
15 |
2.0 |
安装及应用
1.Boltun推荐在安装凸轮离合器时，配合轴的公差为h7或h8级。
2.采用符合DIN6885.1标准的键。
3.在安装之前，确认BS凸轮离合器内圈的旋转方向（内圈上箭头标示方向）与传送带的旋转方向一致。
4.在将凸轮离合器安装至轴上时，用较软的锤子仅向内圈端面施加压力。请勿使用钢锤敲打或向离合器施加不必要的冲击力。
5.在安装凸轮离合器至轴上时应使用平键，而后采用端板将凸轮离合器在轴上固定。在任何情况下请勿使用锥形键。为压力通风，允许离合器键槽顶端与键顶端具有一定间隙。在离合器内圈的键槽上通有一压力通风孔。
6.采用底架或销来消除外圈的转动。
7.在力臂和底架（力臂止动器）或力臂上狭缝和销之间设置0.5mm级的间隙。如果力臂被刚性安装，则有可能严重损坏凸轮离合器。
8.凸轮离合器在出货之前预先加有低温润滑脂，可直接用于安装和操作。此类凸轮离合器不需要任何的润滑保养。大体而言，要求凸轮离合器工作环境的温度在-40℃至50℃范围内，尽管如此，其最高工作温度值是由轴的转速决定的，如果轴的转速很低，则允许相对高的工作温度。
其它可能的应用
BSEU系列凸轮离合器也可以用于低频分度用途。其最高分度频率为50cycles/min，且要求工作扭矩的安全系数为2.5。请确保作用于力臂的载荷方向与轴的方向呈正确角度。如果对力臂的载荷方向倾斜，离合器内圈将被破坏并严重缩短凸轮离合器的使用寿命。
安装示例1 安装示例2
|
|
|
|
|
|
|
