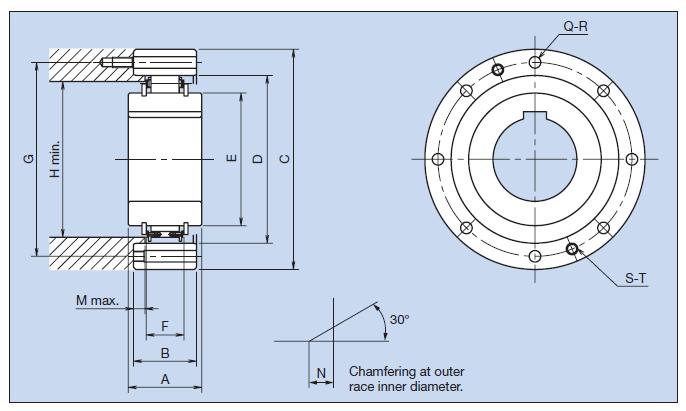

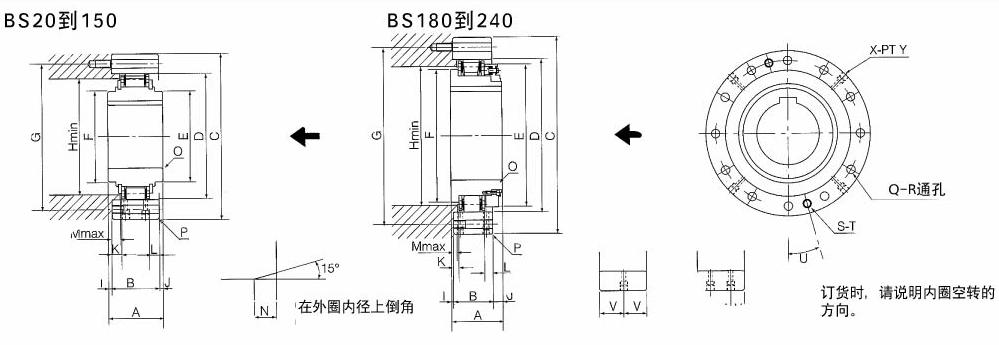

性能及尺寸
|
型号 |
轴孔 |
内圈厚度A |
外圈厚度B |
外径C（h7） |
外圈内径D（h7） |
E |
F |
装配孔 |
|
直径（H7） |
键槽 |
倒角 O |
PCD |
No－Dia |
|
G |
Q-R |
|
BR 20 |
20 |
6×2.8 |
0.5 |
35 |
35 |
90 |
66 |
40.7 |
40.7 |
78 |
6-6.6 |
|
BR 25 |
25 |
8×3.3 |
0.5 |
35 |
35 |
95 |
70 |
44.7 |
44.7 |
82 |
6-6.6 |
|
BR 30 |
30 |
8×3.3 |
1.0 |
35 |
35 |
100 |
75 |
49.7 |
49.7 |
87 |
6-6.6 |
|
BR 35 |
35 |
10×3.3 |
1.0 |
35 |
35 |
110 |
80 |
54.7 |
54.7 |
96 |
8-6.6 |
|
BR 40 |
40 |
12×3.3 |
1.0 |
35 |
35 |
125 |
90 |
64.7 |
64.7 |
108 |
8-9.0 |
|
BR 45 |
45 |
14×3.3 |
1.0 |
35 |
35 |
130 |
95 |
69.7 |
69.7 |
112 |
8-9.0 |
|
BR 50 |
50 |
14×3.8 |
1.0 |
40 |
40 |
150 |
110 |
84.7 |
84.7 |
132 |
8-9.0 |
|
BR 60 |
60 |
14×3.8 |
1.5 |
60 |
50 |
175 |
125 |
80 |
80 |
155 |
8-11.0 |
|
BR 70 |
71 |
18×4.4 |
1.5 |
60 |
50 |
190 |
140 |
95 |
95 |
165 |
12-11.0 |
|
BR 80 |
80 |
20×4.9 |
1.5 |
70 |
60 |
210 |
160 |
115 |
115 |
185 |
12-11.0 |
|
BR 90 |
90 |
22×5.4 |
1.5 |
80 |
70 |
230 |
180 |
135 |
135 |
206 |
12-13.5 |
|
BR 100 |
100 |
25×1.5 |
1.5 |
90 |
80 |
270 |
210 |
143 |
143 |
240 |
12-17.5 |
|
BR 130 |
130 |
28×6.4 |
2.0 |
90 |
80 |
310 |
240 |
173 |
173 |
278 |
12-17.5 |
|
BR 150 |
150 |
32×7.4 |
2.0 |
90 |
80 |
400 |
310 |
243 |
243 |
360 |
12-17.5 |
|
BR 180 |
180 |
36×8.4 |
2.0 |
105 |
80 |
400 |
310 |
290 |
270 |
360 |
12-17.5 |
|
BR 190 |
190 |
45×10.4 |
2.0 |
105 |
80 |
420 |
330 |
310 |
280 |
380 |
16-17.5 |
|
BR 220 |
220 |
50×11.4 |
2.0 |
105 |
80 |
460 |
360 |
340 |
320 |
410 |
18-17.5 |
|
BR 240 |
240 |
56×12.4 |
2.0 |
105 |
80 |
490 |
390 |
370 |
350 |
440 |
18-17.5 |
|
型号 |
工艺孔 |
H min |
I |
J |
K |
L |
M max |
|
No－size |
|
S-T |
|
BR 20 |
2-M6 |
53 |
0 |
0 |
5 |
5 |
4.0 |
|
BR 25 |
2-M6 |
58 |
0 |
0 |
5 |
5 |
4.0 |
|
BR 30 |
2-M6 |
64 |
0 |
0 |
5 |
5 |
4.0 |
|
BR 35 |
2-M6 |
70 |
0 |
0 |
5 |
5 |
4.0 |
|
BR 40 |
2-M8 |
81 |
0 |
0 |
5 |
5 |
4.0 |
|
BR 45 |
2-M8 |
86 |
0 |
0 |
5 |
5 |
4.0 |
|
BR 50 |
2-M8 |
103 |
0 |
0 |
7.5 |
7.5 |
6.5 |
|
BR 60 |
2-M10 |
110 |
5 |
5 |
7 |
7 |
6.0 |
|
BR 70 |
2-M10 |
125 |
5 |
5 |
7 |
7 |
6.0 |
|
BR 80 |
2-M10 |
148 |
5 |
5 |
12 |
12 |
11.0 |
|
BR 90 |
2-M12 |
170 |
5 |
5 |
17 |
17 |
16.0 |
|
BR 100 |
2-M16 |
180 |
5 |
5 |
13.7 |
13.7 |
12.0 |
|
BR 130 |
2-M16 |
210 |
5 |
5 |
13.7 |
13.7 |
12.0 |
|
BR 150 |
2-M16 |
280 |
5 |
5 |
13.7 |
13.7 |
12.0 |
|
BR 180 |
2-M16 |
280 |
5 |
20 |
11.5 |
15.9 |
14.0 |
|
BR 190 |
2-M16 |
300 |
5 |
20 |
12.5 |
8.9 |
7.5 |
|
BR 220 |
2-M16 |
330 |
5 |
20 |
12.5 |
10.9 |
9.0 |
|
BR 240 |
2-M16 |
360 |
5 |
20 |
12.5 |
10.9 |
9.0 |
注：
1.所有包装型凸轮离合器用于客户的订购。在您订购时，请参照尺寸图表。
2.当凸轮离合器用于立式安装，或工作环境温度低于-5℃或高于+45℃时，请您及时通知Boltun。
3.如果您所需要的离合器接合速度或内圈的空转速度未在型录中列出，请与Boltun联系。
4.如凸轮离合器被使用者拆卸，将非常难于重装。Boltun推荐您按离合器原样安装离合器。
安装及应用
1.Boltun推荐在安装凸轮离合器时，配合轴的公差为h6或h7级。
2.如无JIS键，可使用一JIS B1301-1976标准（新JIS）平键，请确保键在键槽中是不可移动的。松散的键将对离合器造成破坏。
3.当在轴上安装凸轮离合器时，请按照以下给出的程序进行。请勿用钢锤敲打离合器或施加任何不必要的冲击载荷。
1）确认凸轮离合器的旋转方向。在内圈上的箭头表示的是内圈自由转动的方向（凸轮脱开的方向）。请确定凸轮啮合的方向符合预定方向。
2）用一较软的锤子在周向移动轻轻敲打离合器的内圈，使凸轮离合器缓慢且均匀地安装到轴的末端。请确保离合器外圈不被脱出。
3）如右图所示，将一端盖置于内圈上并采用安装螺栓将凸轮离合器牵引至轴上。
4）将端盖安全紧固。
4.如果您先安装外圈，请检查配合精度。外圈安装的公差见右表。请验证能够获得的正确公差。违反安装说明的安装将损坏凸轮离合器。
5.凸轮离合器润滑时，将润滑剂施加于内圈的外部周围（见安装图例），避免过度润滑，因为过度润滑将产生过多的热量。
6.当在减速齿轮箱中使用凸轮离合器时，请确保来自尺寸箱中的润滑油不能进入凸轮离合器。凸轮离合器与含有粘性增强添加剂的齿轮油接触时，其寿命将显著缩短。
7.在外圈上安装端盖或密封支撑时，采用抗拉强度等级为10.9及以上的螺栓。在接合表面上使用密封剂或填充材料以避免泄露。
安装示例
