SJM双型膜片联轴器SJM00、SJM01、SJM02、SJM03、SJM04、SJM05、SJM06、SJM07、SJM08、SJM09、SJM10、SJM11、SJM12、SJM13、SJM14、SJM15、SJM16、SJM17、SJM18、SJM19、SJM20、SJM21、SJM22、SJM23 生产厂家： 南京哈宁轴承制造有限公司 公司地址： 江苏省南京市莫愁路99号 联系电话： 025-86629730 52217447 86622491 86622492 86622493 公司传真： 025-52300551 联 系 人： 刘长岭 13801591302 联系邮件： hrbn@vip.qq.com 产品价格： ￥.00 网上报价： ￥.00

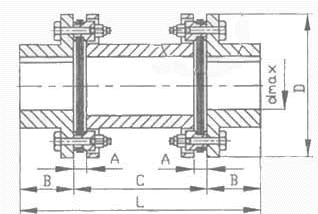

SJM 双型膜片联轴器的主要尺寸和参数 max 规格 公称扭矩N.M 许用转速rpm 重量kg 转动惯量kg.cm^2 主 要 尺 寸 mm 许用补偿量 D D A B L C 轴向 mm 角向 径向  mm 00 9.8 20000 0.23 3.0 20 57 4.9 20 100 60 ±1.6 2° 0.5 01 33 20000 1.2 8 22 68 6.1 26 141 89 ±1.6 2° 0.5 02 90 20000 1.9 24 32 81 6.6 26 141 89 ±1.6 2° 0.5 03 173 18000 2.9 48 35 93 8.4 29 160 102 ±2.4 2° 0.6 04 245 15000 4.7 80 42 104 11.2 34 195 127 ±2.8 2° 0.7 05 420 13000 7.1 224 50 126 11.7 42 211 127 ±3.2 1°30′ 0.7 06 772 12000 10.8 440 60 143 11.7 48 223 127 ±3.6 1°30′ 0.8 07 1270 10000 16.3 1080 75 168 16.8 58 243 127 ±4.0 1°30′ 0.8 08 2080 10000 24.7 2080 82 194 17.0 64 268 140 ±4.4 1°30′ 0.9 09 3328 9000 32.5 3520 95 214 21.6 77 306 152 ±4.8 1°30′ 0.9 10 4900 8000 50.0 7200 108 246 23.9 89 356 178 ±5.2 1°30′ 1.0 11 6368 8000 75.0 12800 118 276 27.2 102 382 178 ±5.6 1°30′ 1.2 12 8900 6300 72.2 18000 110 276 17.5 128 409 153 ±3.6 1° 1.2 13 15280 5000 12.0 37000 135 308 19.0 160 492 172 ±4.0 1° 1.2 14 25410 4700 175 68000 155 346 21.5 182 554 190 ±4.0 1° 1.2 15 37130 4300 234 108000 165 375 24.0 198 620 224 ±4.0 1° 1.3 16 47120 3900 306 167000 180 410 29.5 214 682 254 ±4.4 1° 1.3 17 57000 3500 369 250000 190 445 29.5 225 720 270 ±4.4 1° 1.4 18 63186 3500 448 311000 205 470 31.0 248 770 274 ±4.8 1° 1.5 19 82590 3200 596 480000 230 512 32.0 278 843 287 ±4.8 1° 1.6 20 102100 2800 763 747000 255 556 32.5 305 902 292 ±5.2 1° 1.8 21 126070 2450 919 1016000 265 588 34.0 318 948 312 ±5.4 1° 1.8 22 146350 2150 1068 1386000 275 630 34.5 332 1008 344 ±5.6 1° 2.0 23 173830 2000 1235 1784000 290 655 35.5 348 1052 356 ±6.0 1° 2.0
