型号No. |
尺寸(mm) |
α°
≈ |
径向静载
(KN) |
|
d |
B |
C1
≤ |
d2
≤ |
d3
螺纹 |
外螺纹 |
内螺纹 |
|
外螺纹 |
内螺纹 |
h |
l1
≥ |
h1
|
l3
≥ |
d4
≤ |
d5
≤ |
l5
≤ |
S |
|
|
外螺 |
内螺 |
|
SAK5S |
SIK5 S |
5 |
8 |
6 |
16 |
M5 |
33 |
20 |
27 |
14 |
9.0 |
11 |
4 |
9 |
13 |
4.8 |
7.6 |
|
SAK6 S |
SIK6 S |
6 |
9 |
6.75 |
18 |
M6 |
36 |
22 |
30 |
14 |
10.0 |
13 |
5 |
11 |
13 |
6.8 |
9.1 |
|
SAK8 S |
SIK8 S |
8 |
12 |
9 |
22 |
M8 |
42 |
25 |
36 |
17 |
12.5 |
16 |
5 |
14 |
14 |
12 |
|
SAK10 S |
SIK10 S |
10 |
14 |
10.5 |
26 |
M10 |
48 |
29 |
43 |
21 |
15.0 |
19 |
6.5 |
17 |
14 |
17 |
|
SAK12 S |
SIK12 S |
12 |
16 |
12 |
30 |
M12 |
54 |
33 |
50 |
24 |
17.5 |
22 |
6.5 |
19 |
13 |
22 |
|
SAK14 S |
SIK14 S |
14 |
19 |
13.5 |
34 |
M14 |
60 |
36 |
57 |
27 |
20.0 |
25 |
8 |
22 |
16 |
27 |
|
SAK16 S |
SIK16 S |
16 |
21 |
15 |
38 |
M16 |
66 |
40 |
64 |
33 |
22.0 |
27 |
8 |
22 |
15 |
32 |
|
SAK18 S |
SIK18 S |
18 |
23 |
16.5 |
42 |
M18x1.5 |
72 |
44 |
71 |
36 |
25.0 |
31 |
10 |
27 |
15 |
38 |
|
SAK20CS |
SIK20 S |
20 |
25 |
18 |
46 |
M20x1.5 |
78 |
47 |
77 |
40 |
27.5 |
34 |
10 |
30 |
15 |
46 |
|
SAK22 S |
SIK22 S |
22 |
28 |
20 |
50 |
M22x1.5 |
84 |
51 |
84 |
43 |
30.0 |
37 |
12 |
32 |
15 |
52 |
|
SAK25 S |
SIK25 S |
25 |
31 |
22 |
60 |
M24x2.0 |
94 |
57 |
94 |
48 |
33.5 |
42 |
12 |
36 |
15 |
96 |
|
SAK28 S |
SIK28 S |
28 |
35 |
25 |
66 |
M27x2.0 |
103 |
62 |
103 |
53 |
37.0 |
46 |
12 |
41 |
15 |
104 |
|
SAK30 S |
SIK30 S |
30 |
37 |
25 |
70 |
M30x2.0 |
110 |
66 |
110 |
56 |
40.0 |
50 |
15 |
41 |
17 |
124 |

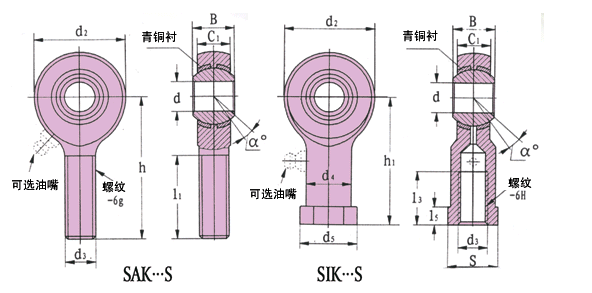

尺寸公差(mm)
|
孔径 |
dH7 |
B |
h |
h1 |
|
5,6 |
+0.012
0 |
0
-0.15 |
+0.80
-1.2 |
+0.65
-1.05 |
|
8,10 |
+0.015
0 |
+0.80
-1.20 |
|
12, |
+0.018
0 |
|
14,16,18 |
0
-0.20 |
|
20 |
+0.021
0 |
|
22,25,28,30 |
+1.00
-1.70 |
+1.00
-1.70 |
标准配置碳钢载荷，重载时请选购合金钢H,要求无污染或腐蚀性环境中使用，请选用不锈钢X
|
材料配置 |
杆体 |
球 |
衬圈 |
|
碳钢SAK---S,SIK---S |
碳钢，表面镀锌 |
轴承钢，热处理，表面镀硬铬 |
青铜 |
|
合金钢SAK---S/H,SIK---S/H |
合金钢，热处理，表面镀锌 |
|
不锈钢
SAK---S/X,SIK--- S/X |
不锈钢3系列 |
9Cr18(Mo)
热处理, |
备注：
1. 合金钢配置后缀“/H” 不锈钢配置后缀“/X”,如SAK16S/H,SIK8S/X。合金钢和不锈钢配置的载荷值，请向优尼福技术部门咨询。
2. 如是左牙则中间加“L”, 如SILK16S。
3. 如有油嘴则后缀“Z”, 如SAK12SZ
4. 细牙M10x1.25 M12x1.25 M16x1.5可选。
5. 尺寸d≥6mm时，可选择精密锻造杆体。 |
