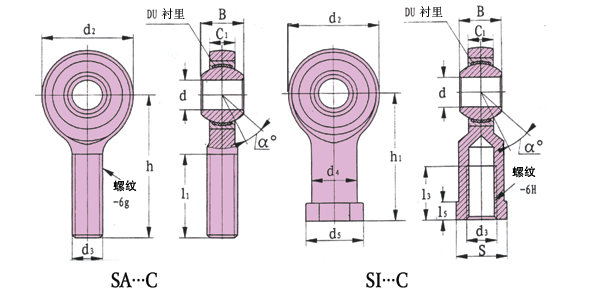

型号No		尺寸（mm）													α° ≈	径向静载 (KN)
		d	B	C1   ≤	d2   ≤	d3   螺纹	外螺纹		内螺纹
外螺纹	内螺纹						h	l1 ≥	h1	l3 ≥	d4 ≤	d5 ≤	l5 ≤	S
																外螺	内螺
SA5C	SI5C	5	6	4.5	21	M5	36	16	30	11	10	13	5	10	13	4.8	11
SA6C	SI6C	6	6	4.5	21	M6	36	16	30	11	11	13	5	11	13	6.8	11
SA8C	SI8C	8	8	6.5	24	M8	42	21	36	15	13	16	5	13	15	12.5	17
SA10C	SI10C	10	9	7.5	29	M10	48	26	43	15	16	19	6	16	12	20	24
SA12C	SI12C	12	10	8.5	34	M12	54	28	50	18	18	22	7	18	10	29	34
SA15C	SI15C	15	12	10.5	40	M14	63	34	61	21	21	26	8	21	8	40	49
SA17C	SI17C	17	14	11.5	46	M16	69	36	67	24	24	29	10	24	10	54	62
SA20C	SI20C	20	16	13.5	53	M20x1.5	78	43	77	30	28	34	10	30	9	82
SA25C	SI25C	25	20	18.0	64	M24x2.0	94	53	94	36	35	42	12	36	7	134
SA30C	SI30C	30	22	20.0	73	M30x2.0	110	65	110	45	42	50	15	46	6	176

孔径	d	B	h	h1
5,6	0 -0.008	0 -0.12	+0.80 -1.2	+0.65 -1.05
8,10,12,15,17				+0.80 -1.20
20	0 -0.010
25,30			+1.00 -1.70	+1.00 -1.70

标准配置碳钢载荷，重载时请选购合金钢H



备注：

1.       合金钢配置，后缀“/H”,如SA15C/H。合金钢配置的载荷数值请向优尼福技术部门咨询。

2.       如是左牙则中间加“L”, 如SIL15C/H。

3.       细牙M10x1.25  M12x1.25  M16x1.5可选。
