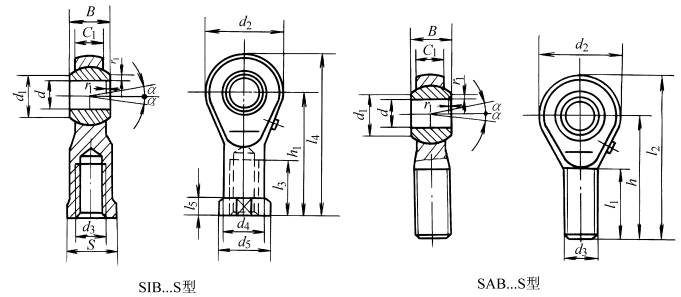

轴承型号		JK系列杆端关节轴承尺寸 /mm
SIB型	SAB型	外螺纹及内螺纹								外螺纹			内螺纹
内螺纹	外螺纹	d	d1	B	r1smin	α	d3	c1	d2	h	l1	l2	h1	l3	l4	l5	d4	d5
			min			≈		max	max		min	max		min	max	max	max	max
SIBJK5S	SABJK5S	5	7.7	8	0.3	4°	M5	7.5	18	33	19	42	27	8	36	4	9	12
SIBJK6S	SABJK6S	6	8.9	9	0.3	9°	M6	7.5	20	36	21	46	30	9	40	5	10	13
SIBJK8S	SABJK8S	8	10.3	12	0.3	12°	M8	9.5	24	42	25	54	36	12	48	5	12.5	16
SIBJK10S	SABJK10S	10	12.9	14	0.6	10°	M10	11.5	30	48	28	63	43	15	58	6.5	15	19
SIBJK12S	SABJK12S	12	15.4	16	0.6	12°	M12	12.5	34	54	32	71	50	18	67	6.5	17.5	22
SIBJK14S	SABJK14S	14	16.8	19	0.6	14°	M14	14.5	38	60	36	79	57	21	76	8	20	25
SIBJK16S	SABJK16S	16	19.3	21	0.6	14°	M16	15.5	42	66	37	87	64	24	85	8	22	27
SIBJK18S	SABJK18S	18	21.8	23	0.6	13°	M18×1.5	17.5	46	72	41	95	71	27	94	10	25	31
SIBJK20S	SABJK20S	20	24.3	25	0.6	14°	M20×1.5	18.5	50	78	45	103	77	30	102	10	27.5	34
SIBJK22S	SABJK22S	22	25.8	28	0.6	14°	M22×1.5	21	56	84	48	112	84	33	112	12	30	37
SIBJK25S	SABJK25S	25	29.5	31	0.6	14°	M24×2.0	23	60	94	55	124	94	36	124	12	33	42
SIBJK28S	SABJK28S	28	32.2	35	0.6	14°	M27×2.0	26	66	103	62	136	103	41	136	14	37	46
SIBJK30S	SABJK30S	30	34.8	37	0.6	15°	M30×2.0	27	70	110	66	145	110	45	145	15	40	50
注：1. 螺纹可为右旋转或左旋，若为左旋，轴承代号为SILB…和SALB…S。
2. 如果d4=d5,则l5为平面的最小高度。
3．对边宽度S按GB/T3104的规定。
