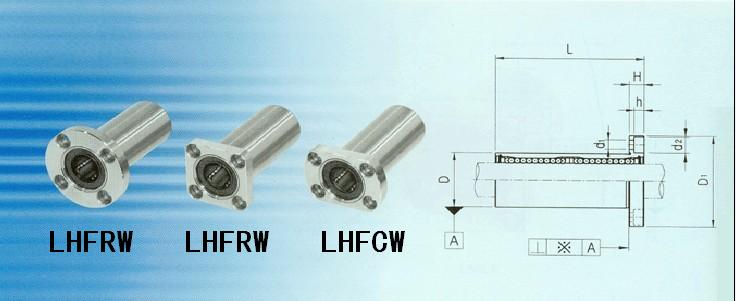

直线轴承型号					径向	基本额定载荷		内径	安装尺寸
圆型	方型	椭圆型	钢球	重量	间隙	动载荷	静载荷	dr
型号	型号	型号	列数	（g)	（µm)	C(N)	C。（N)	(mm)	d1×d2×h
LHFRW6	LHFSW6	LHFCW6	4	31	-5	320	520	6	3.4×6.5×3.3
LHFRW8	LHFSW8	LHFCW8	4	53	-5	430	780	8	3.4×6.5×3.3
LHFRW10	LHFSW10	LHFCW10	4	105	-5	580	1100	10	4.5×8×4.4
LHFRW12	LHFSW12	LHFCW12	4	100	-5	650	1200	12	4.5×8×4.4
LHFRW13	LHFSW13	LHFCW13	4	130	-7	810	1570	13	4.5×8×4.4
LHFRW16	LHFSW16	LHFCW16	5	187	-7	1230	2350	16	4.5×8×4.4
LHFRW20	LHFSW20	LHFCW20	5	260	-9	1400	2750	20	5.5×9.5×5.4
LHFRW25	LHFSW25	LHFCW25	6	515	-9	1560	3140	25	5.5×9.5×5.4
LHFRW30	LHFSW30	LHFCW30	6	655	-9	2490	5490	30	6.6×11×6.5
LHFRW35	LHFSW35	LHFCW35	6	970	-13	2650	6470	35	6.6×11×6.5
LHFRW40	LHFSW40	LHFCW40	6	1560	-13	3430	8040	40	9×14×8.6
LHFRW50	LHFSW50	LHFCW50	6	3500	-13	6080	15900	50	9×14×8.6
LHFRW60	LHFSW60	LHFCW60	6	4500	-16	7650	20000	60	11×17.5×10.8
尺寸(mm)									型号
D	L	D1	H	PCD	K	W	A	F
12	35	28	5	20	22	18	20	-	LHFRW6
15	45	32	5	24	25	21	24	-	LHFRW8
19	55	40	6	29	30	25	29	-	LHFRW10
21	57	42	6	32	32	27	32	-	LHFRW12
23	61	43	6	33	34	29	33	-	LHFRW13
28	70	48	6	38	37	34	31	22	LHFRW16
32	80	54	8	43	42	38	36	24	LHFRW20
40	112	62	8	51	50	46	40	32	LHFRW25
45	123	74	10	60	58	51	49	35	LHFRW30
52	135	82	10	67	64	-	-	-	LHFRW35
60	154	96	13	78	75	-	-	-	LHFRW40
80	192	116	13	98	92	-	-	-	LHFRW50
90	211	134	18	112	106	-	-	-	LHFRW60
