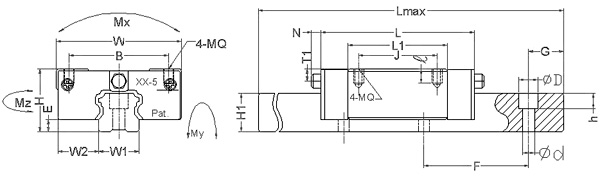

型号 组合尺寸 滑座尺寸 滑轨尺寸 H W W2 E L B×J MQ×l L1 油孔 T1 N W1 H1 F d×D×h RHD15B 28 34 9.5 4.6 66 26×26 M4×6.4 40 Ф3 8.3 5 15 14 60 4.5×7.5×5.3 RHD20B 30 44 12 5 77.8 32×36 M5×8 48.8 M6×1 7 6.5 20 18 60 6×9.5×8.5 RHD20BL 92.4 32×50 63.4 RHD25B 40 48 12.5 7 88 35×35 M6×9.6 57 M6×1 11.8 6.5 23 22 60 7×11×9 RHD25BL 110.1 35×50 79.1 RHD30B 45 60 16 9 109 40×40 M8×12.8 72 M6×1 10 6.5 28 26 80 9×14×12 RHD30BL 131.3 40×60 94.3 RHD35B 55 70 18 9.5 119 50×50 M8×12.8 80 M6×1 15 6.5 34 29 80 9×14×12 RHD35BL 144.8 50×72 105.8 RHD45B 70 86 20.5 14 148.2 60×60 M10×16 105 M8×1 18 13 45 38 105 14×20×17 RHD45BL 173 60×80 129.8 RHD55B 80 100 23.5 15 170 75×75 M12×19 121 M8×1 20 13 53 44 120 16×23×20 RHD55BL 205.1 75×95 156.1

型号 参考资料（mm） 基本荷重(kgf) 容许静力矩(kgfxm) 重量 Lmax G 动额定负荷（c） 静额定负荷（co） Mx My Mz 滑块（kgf） 滑轨(kgf/m) RHD15B 4000 30 850 1650 10 8 8 0.21 1.4 RHD20B 4000 30 1450 2560 22 18 18 0.31 2.6 RHD20BL 1900 3330 28.6 23.4 23.4 0.47 RHD25B 4000 30 2140 4000 36 32 31 0.45 3.6 RHD25BL 2996 5600 50.4 44.8 43.4 0.56 RHD30B 4000 40 2980 5490 60 50 49 0.91 5.2 RHD30BL 3900 7190 78.5 65 65 1.2 RHD35B 4000 40 3960 7010 96 75 73 1.5 7.2 RHD35BL 5230 9270 125 95 95 1.9 RHD45B 4000 52.5 6740 12100 216 170 168 2.3 12.3 RHD45BL 8330 14950 267 210 210 2.8 RHD55B 4000 60 9940 17100 367 293 288 3.9 16.9
