产品信息及联系方式

JSA-LG15、JSA-LG20、JSA-LG25、JSA-LG30、JSA-LG35、JSA-LG45、JSA-LG55、JSA-LG65
生产厂家:南京哈宁轴承制造有限公司
公司地址:江苏省南京市莫愁路99号
联系电话:025-86629730、52217447、52251441
公司传真:025-52300551
联 系 人:刘长岭 13801591302
联系邮件:hrbn@vip.qq.com
产品价格:¥.00
网上报价:¥.00
产品信息及联系方式

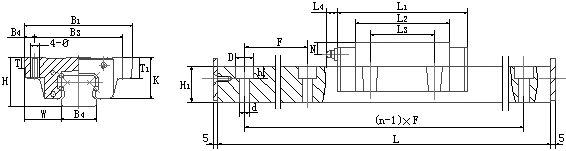

  导轨副 精特精工滑块尺寸 参考重量
尺寸
C(表示加长滑块) H W B1 B2 B3 K T T1 M1 L1 L2 L3 滑块 导轨
KL(安装孔为螺孔)
KT(安装孔为通孔)
JSA-LG15KT 24 16 47 4.5 38 19.4 7 11 M5 58.5 40.5 30 0.17 1.62
JSA-LG20KT 30 21.5 63 5 53 24 10 10 M6 71 50 40 0.33 2.3
JSA-LG20KTC 87 66 0.45
JSA-LG25KT 37 23.5 70 6.5 57 30.5 12 16 M8 83 59 45 0.55 3.3
JSA-LG25KTC 102 78 0.75
JSA-LG30KT 42 31 90 9 72 35 10 18 M10 97 70 52 1 4.7
JSA-LG30KTC 119 92 1.3
JSA-LG35KT 48 33 100 9 82 38 13 21 M10 109 81 62 1.45 6.5
JSA-LG35KTC 133 105 1.9
JSA-LG45KT 62 37.5 120 10 100 51 15 25 M12 137 102 80 2.6 11.2
JSA-LG45KTC 165 130 3.4
JSA-LG55KT 70 43.5 140 12 116 57 20 29 M14 161 118 95 4.3 15
JSA-LG55KTC 199 156 5.8
JSA-LG65KT 90 53.5 170 14 142 76 23 37 M16 199 147 110 7.3 22.2
JSA-LG65KTC 259 207 10.7

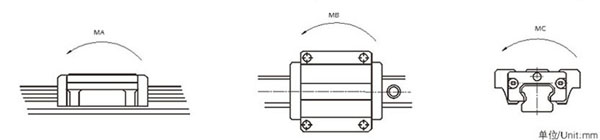

精特精工导轨尺寸 油杯尺寸 额定 额定 额定力矩 导轨尺寸
动载 静载
  B4 H1 F 单根 L4 G N C C0 MA MB MC dxDxh
最大 (KN) (KN) (N.m) (N.m) (N.m)
长度
JSA-LG15KT 16 15 60 500 2.5 Φ4 4 8.51 13.38 70 70 100 4.5×7.5×5.3
JSA-LG20KT 20 18 60 1400 11 M6 6 13.7 19.27 160 160 230 6×9.5×8.5
JSA-LG20KTC 18.43 26.5 260 260 310
JSA-LG25KT 23 22 60 3000 11 M6 7.2 20.19 22.6 149.8 149.8 246 7×11×9
JSA-LG25KTC 27.17 40.68 450 450 500
JSA-LG30KT 28 26 80 3000 11 M6 7 28.08 46.33 430 430 650 9×14×12
JSA-LG30KTC 37.77 61.77 720 720 870
JSA-LG35KT 34 29 80 3000 11 M6 8 34.97 58.53 610 610 1030 9×14×12
JSA-LG35KTC 46.43 76.54 1030 1030 1380
JSA-LG45KT 45 38 100 3000 11 M6 12 60.14 94.57 1290 1290 2100 14×20×16
JSA-LG45KTC 80.83 126.09 2080 2080 2790
JSA-LG55KT 53 44 120 3000 14 M8×1 12 92.62 137.57 2180 2180 3640 16×23×20
JSA-LG55KTC 126.51 187.6 3650 3650 4860
JSA-LG65KT 63 53 150 3000 14 M8×1 12 154.13 221.89 4170 4170 6800 18×26×22
JSA-LG65KTC 220.24 322.75 7300 7300 9100
