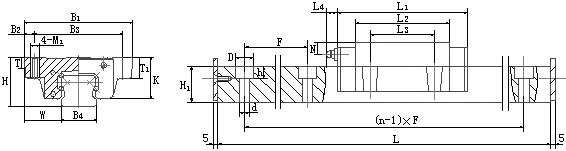

型 号	导轨副		汉江滑块尺寸										重量
	尺寸
	H	W	B1	B2	B3	K	T	T1	M1	L1	L2	L3	滑块	导轨
													个	米
DA15AA	24	16	47	4.5	38	19.4	7	11	M5	58.5	40.5	30	0.17	1.62
DA20AA	30	21.5	63	5	53	24	10	10	M6	71	50	40	0.33	2.3
DA20AAL										87	66		0.45
DA25AA	37	23.5	70	6.5	57	30.5	12	16	M8	83	59	45	0.55	3.3
DA25AAL										102	78		0.75
DA25BA	36									83	59		0.5
DA25BAL										102	78		0.7
DA30AA	42	31	90	9	72	35	10	18	M10	97	70	52	1	4.7
DA30AAL										119	92		1.3
DA35AA	48	33	100	9	82	38	13	21	M10	109	81	62	1.45	6.5
DA35AAL										133	105		1.9
DA45AA	62	37.5	120	10	100	51	15	25	M12	137	102	80	2.6	11.2
DA45AAL										165	130		3.4
DA45BA	60									137	102		2.4
DA45BAL										165	130		3.1
DA55AA	70	43.5	140	12	116	57	20	29	M14	161	118	95	4.3	15
DA55AAL										199	156		5.8
DA65AA	90	53.5	170	14	142	76	23	37	M16	199	147	110	7.3	22.2
DA65AAL										259	207		10.7
DA85AA	110	65	215	15	185	94	30	55	M20	247	179	140	16.5	35.5
DA85AAL										304	236		22.2
汉江导轨尺寸					油杯尺寸			额定	额定	额定力矩			dxDxh
								动载	静载
型 号	B4	H1	F	单根	L4	G	N	C	C0	MA	MB	MC
				最大				(KN)	(KN)	(N.m)	(N.m)	(N.m)
				长度Lmax
DA15AA	16	15	60	500	2.5	Φ4	4	8.51	13.38	70	70	100	4.5×7.5×5.3
DA20AA	20	18	60	1400	11	M6	6	13.7	19.27	160	160	230	6×9.5×8.5
DA20AAL								18.43	26.5	260	260	310
DA25AA	23	22	60	3000	11	M6	7.2	20.19	22.6	149.8	149.8	246	7×11×9
DA25AAL								27.17	40.68	450	450	500
DA25BA								20.19	22.6	149.8	149.8	246
DA25BAL								27.17	40.68	450	450	500
DA30AA	28	26	80	3000	11	M6	7	28.08	46.33	430	430	650	9×14×12
DA30AAL								37.77	61.77	720	720	870
DA35AA	34	29	80	3000	11	M6	8	34.97	58.53	610	610	1030	9×14×12
DA35AAL								46.43	76.54	1030	1030	1380
DA45AA	45	38	100	3000	11	M6	12	60.14	94.57	1290	1290	2100	14×20×16
DA45AAL								80.83	126.09	2080	2080	2790
DA45BA			105					60.14	94.57	1290	1290	2100
DA45BAL								80.83	126.09	2080	2080	2790
DA55AA	53	44	120	3000	14	M8×1	12	92.62	137.57	2180	2180	3640	16×23×20
DA55AAL								126.51	187.6	3650	3650	4860
DA65AA	63	53	150	3000	14	M8×1	12	154.13	221.89	4170	4170	6800	18×26×22
DA65AAL								220.24	322.75	7300	7300	9100
DA85AA	85	65	180	3000	14	M8×1	14	247.88	346.7	10400	10400	12900	24×35×28
DA85AAL								351.45	441.26	12800	12800	17200
