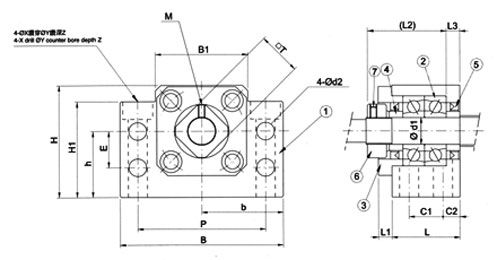

编号	名称	个数
1	轴承座	1
2	轴承	1SET
3	压盖	1
4	间隔环	2
5	油封	2
6	固定螺帽	1
7	防松小螺栓(附铜垫片)	1

表面处理：BK型染黑                                单位:MM

型号	轴径 D1	B	P	B1	C1	C2	b ±0.02	H1	h ±0.02	H	L	L1	L2	L3	d2	E	M	4-X(贯穿)ØY沉孔深Z
																		X	Y	Z
BK-10	10	60	46	34	13	6	30	32.5	22	39	25	6	29	5	5.5	15	M3	6.6	11	5
BK-12	12	60	46	35	13	6	30	32.5	25	43	25	6	29	5	5.5	18	M3	6.6	11	1.5
BK-15	15	70	54	40	15	6	35	38	28	48	27	6	32	6	5.5	18	M3	6.6	11	6.5
BK-17	17	86	68	50	19	8	43	55	39	64	35	9	44	7	6.6	28	M4	9	14	8.5
BK-20	20	88	70	52	19	8	44	50	34	60	35	8	43	8	6.6	22	M4	9	14	8.5
BK-25	25	106	85	64	22	10	53	70	48	80	42	12	54	9	9	33	M5	11	17.5	11
BK-30	30	128	102	76	23	11	64	78	51	89	45	14	61	9	11	33	M6	14	20	13
BK-35	35	140	114	88	26	12	70	79	52	96	50	14	67	12	11	35	M8	14	20	13
BK-40	40	160	130	100	33	14	80	90	60	110	61	18	76	15	14	37	M8	18	26	17.5

轴径尺寸容许差

尺寸区分(mm)		h unit 0.001
以上over	以下less	h
6	10	-2 -15
10	14	-3 -18
14	18
18	24	-3 -21
