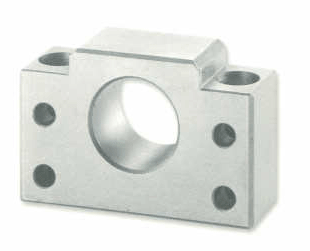

| BF-10支撑单元608ZZ轴承、BF-12支撑单元6000ZZ轴承、BF-15支撑单元6002ZZ轴承、BF-17支撑单元6203ZZ轴承、BF-20支撑单元6004ZZ轴承、BF-25支撑单元6205ZZ轴承、BF-30支撑单元6206ZZ轴承、BF-35支撑单元6207ZZ轴承、BF-40支撑单元6208ZZ轴承 |
|
 | 生产厂家： | 南京哈宁轴承制造有限公司 |
| | | 公司地址： | 江苏省南京市莫愁路99号 |
| | | 联系电话： | 025-86629730、52217447、52251441 |
| | | 公司传真： | 025-52300551 |
| | | 联 系 人： | 刘长岭 13801591302 |
| | | 联系邮件： | hrbn@vip.qq.com |
| | | 产品价格： | ￥.00 |
| | | 网上报价： | ￥.00 |
| |
|
|
编号 |
名称 |
个数 |
|
1 |
轴承座 |
1 |
|
2 |
轴承 |
1 |
|
3 |
C型扣环 |
1 |

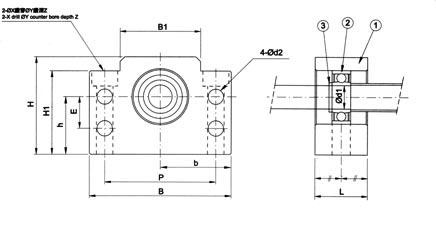

表面处理：BF型染黑 单位:MM
|
型号 |
轴径D1 |
B |
P |
B1 |
b
±0.02 |
H1 |
h
±0.02
|
H |
L |
E |
d2 |
2-X(贯穿)ØY沉孔深Z |
C型扣环 |
轴承型号 |
|
X |
Y |
Z |
|
BF-10 |
8 |
60 |
46 |
34 |
30 |
32.5 |
22 |
39 |
20 |
15 |
5.5 |
6.6 |
11 |
5 |
C8 |
608ZZ |
|
BF-12 |
10 |
60 |
46 |
35 |
30 |
32.5 |
25 |
43 |
20 |
18 |
5.5 |
6.6 |
11 |
1.5 |
C10 |
6000ZZ |
|
BF-15 |
15 |
70 |
54 |
40 |
35 |
38 |
28 |
48 |
20 |
18 |
5.5 |
6.6 |
11 |
6.5 |
C15 |
6002ZZ |
|
BF-17 |
17 |
86 |
68 |
50 |
43 |
55 |
39 |
64 |
23 |
28 |
6.6 |
9 |
14 |
8.5 |
C17 |
6203ZZ |
|
BF-20 |
20 |
88 |
70 |
52 |
44 |
50 |
34 |
60 |
26 |
22 |
6.6 |
9 |
14 |
8.5 |
C20 |
6004ZZ |
|
BF-25 |
25 |
106 |
85 |
64 |
53 |
70 |
48 |
80 |
30 |
33 |
9 |
11 |
17.5 |
11 |
C25 |
6205ZZ |
|
BF-30 |
30 |
128 |
102 |
76 |
64 |
78 |
51 |
89 |
32 |
33 |
11 |
14 |
20 |
13 |
C30 |
6206ZZ |
|
BF-35 |
35 |
140 |
114 |
88 |
70 |
79 |
52 |
96 |
32 |
35 |
11 |
14 |
20 |
13 |
C35 |
6207ZZ |
|
BF-40 |
40 |
160 |
130 |
100 |
80 |
90 |
60 |
110 |
37 |
37 |
14 |
18 |
26 |
17.5 |
C40 |
6208ZZ |
轴径尺寸容许差
|
尺寸区分(mm) |
h
unit 0.001
|
|
以上over |
以下less |
h |
|
6 |
10 |
-2
-15 |
|
10 |
14 |
-3
-18 |
|
14 |
18 |
|
18 |
24 |
-3
-21 |
|
24 |
30 |
|
30 |
40 |
-4
-25 |
|
40 |
50 |
■前端尺寸加工

|
型号
BK型 |
适用轴杆外径
D |
D1 |
E |
C型扣环 |
型号
BK型 |
|
A |
B |
C |
|
BF-10 |
φ12 φ14 φ15 |
8 |
10 |
7.6 |
0.9 |
7.9 |
BF-10 |
|
BF-12 |
φ14 φ15 φ16 |
10 |
11 |
9.6 |
1.15 |
9.15 |
BF-12 |
|
BF-15 |
φ18 φ20 |
15 |
13 |
14.3 |
1.15 |
10.15 |
BF-15 |
|
BF-17 |
φ20 φ25 |
17 |
16 |
16.2 |
1.15 |
13.15 |
BF-17 |
|
BF-20 |
φ25 φ28 |
20 |
16 |
19.0 |
1.35 |
13.35 |
BF-20 |
|
BF-25 |
φ32 φ36 |
25 |
20 |
23.9 |
1.35 |
16.35 |
BF-25 |
|
BF-30 |
φ36 φ40 |
30 |
21 |
28.6 |
1.75 |
17.75 |
BF-30 |
|
BF-35 |
φ40 φ45 φ50 |
35 |
22 |
33.0 |
1.75 |
18.75 |
BF-35 |
|
BF-40 |
φ50 φ55 |
40 |
23 |
38.0 |
1.95 |
19.95 |
BF-40 | |
|
|
|
|
|
|
|
