表面处理：EK型染黑                                          单位:MM

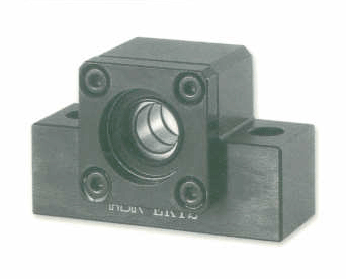

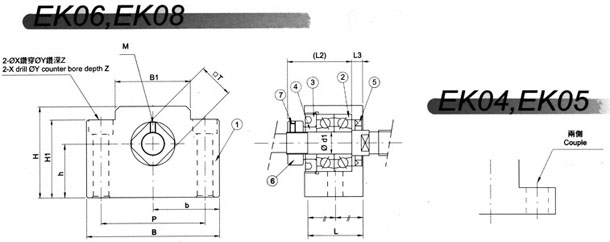

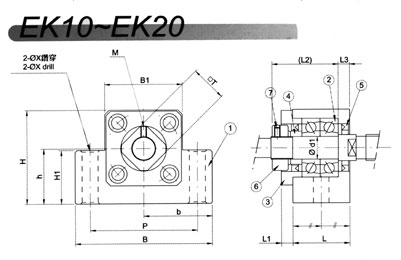

型号	轴径 D1	B	P	B1	b ±0.02	H1	h ±0.02	H	L	L1	L2	L3	M	安装尺寸			T
														X	Y	Z
EK-4	4	34	26	18	17	7	10	19	15	5.5	17.5	3	M2.6	4.5	---	---	10
EK-5	5	36	28	20	18	8	11	21	16.5	5.5	18.5	3.5	M2.6	4.5	---	---	11
EK-6	6	42	30	18	21	20	13	25	20	5.5	22	3.5	M3	5.5	9.5	11	12
EK-8	8	52	38	25	26	26	17	32	23	7	26	4	M3	6.6	11	12	14
EK-10	10	70	52	36	35	24	25	43	24	6	29.5	6	M3	9	---	---	16
EK-12	12	70	52	36	35	24	25	43	24	6	29.5	6	M3	9	---	---	19
EK-15	15	80	60	41	40	25	30	49	25	6	36	5	M3	11	---	---	22
EK-20	20	95	75	56	47.5	45	30	58	42	10	52	10	M4	11	17	15	30

轴径尺寸容许差

尺寸区分(mm)		h unit 0.001
以上over	以下less	h
6	10	-2 -15
10	14	-3 -18
14	18
18	24	-4 -21

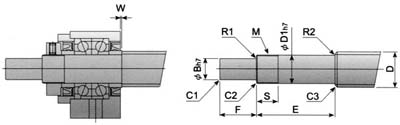

前端尺寸加工

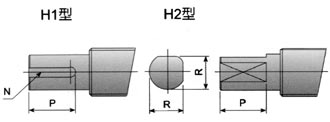

型号 EK型	适用轴杆外径 D	D1	B	E	F	M	S	倒角			圆角半径		H1键槽 (宽×深×长)		H2		W
								C1	C2	C3	R1	R2MAX	N	P	R	P
EK-6	φ6 φ8	8	4	30	8	M6×0.75	8	0.3	0.3	0.3	0.3	0.6	------	---	3.7	6	---
EK-8	φ10 φ12	8	6	35	9	M8×1	10	0.3	0.3	0.3	0.3	0.6	------	---	5.6	7	---
EK-10	φ12 φ14 φ15	10	8	36	15	M10×1	11	0.5	0.5	0.5	0.3	0.6	2×1.2	11	7.5	11	-0.5
EK-12	φ14 φ15 φ16	12	10	36	15	M12×1	11	0.5	0.5	0.5	0.3	0.6	3×1.8	12	9.5	12	-0.5
EK-15	φ18 φ20	15	12	49	20	M15×1	13	0.5	0.5	0.5	0.3	0.6	4×2.5	16	11.3	16	5.0
EK-20	φ25 φ28	20	17	64	25	M20×1	17	0.5	0.5	0.5	0.5	0.6	5×3.0	21	16	21	1.0
