结构

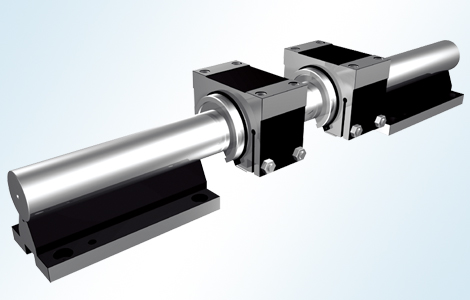

圆柱型滚动直线导套副由直线运动球轴承、导轨轴、直线运动球轴承支承座及导轨轴支承座等部件组成，按结构形式分为封闭式、开放式二类，封闭型分为可调隙和不可调隙两种，开放型均可调隙。
GTA（通用系列）和GTAt（特殊系列）开放型滚动直线导套副，必要时可配用两个以上导轨轴支承座，消除导轨轴自重下垂对直线运动球轴承支承座总高度（H）和移动平行度的影响，有利于获得较好的运动精度，特别适用于大行程规格的采用。

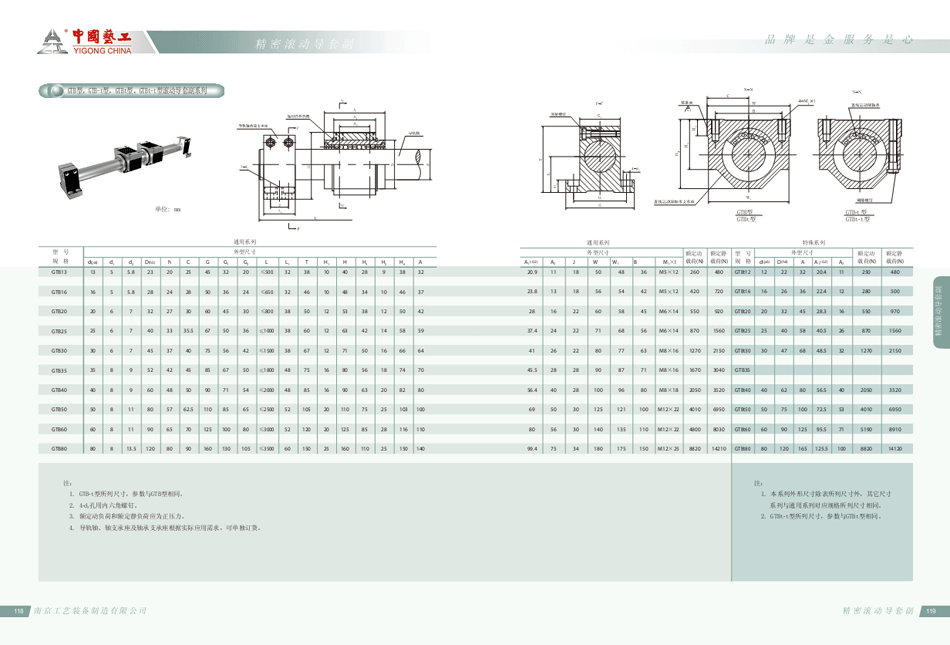

GTB 封闭型（通用系列），GTBt封闭型（特殊系列）和GTB-t调隙型（通用系列），GTBt-t调隙型（特殊系列）滚动直线导套副，不能配用两个以上导轨轴支承座，所以导轨轴自重下垂将对直线运动球轴承支承座总高度（H）和移动平行度带来影响，一般仅适用于短行程或运动精度要求不大高的场合采用。
特点
摩擦系数很小，只有 0.001~0.004 ，功率消耗低，省电节能。
微量移动灵活、准确、低速时无蠕动爬行。
具有结构自调整能力，可降低相配件加工精度。
润滑简便，维修、更换快速方便。
移动速度快，精度高，行程长。
导轨轴采用优质合金钢制造，经中频感应淬硬 HRC58-63 ，耐用，性能稳定，有良好的精度保持性。 |
