规格 代号

公称 直径

公称 导程

丝杠 外径

钢球 直径

丝杠 底径

循环 圈数

基本 额定负荷

刚度 Kc N/μm

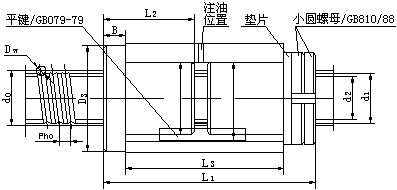

螺母安装连接尺寸

小圆螺母 GB810-88

平键 GB1096-79

动载荷 Ca(KN)

静载荷 Coa(KN)

D1(h6)

D3

L1

L2

L3

B

T

FFZL2004-3	20	4	19.3 19.1	2.381 3	17.5 16.9	3	5.3 7.3	12.1 15.4	519	30	45	70	28	44	6	32	M30×1.5	4×4×30
FFZL2005-3	20	5	19.5	3.5	16.9	3	9.1	18.3	536	34	48	81	34	55	6	36.5	M33×1.5	5×5×40
FFZL2505-3	25	5	24.5	3.5	21.9	3	10.2	23.6	657	42	58	84	34.5	55	8	44.5	M42×1.5	5×5×40
FFZL2506-3	25	6	24	3.969	20.9	3	11.3	23.7	636	45	62	95	41	66	8	48	M45×1.5	6×6×45
FFZL3205-3	32	5	31.5	3.5	28.9	3	11.7	31.4	826	50	68	88	37	55	8	52.5	M48×1.5	5×5×40
FFZL3206-3	32	6	30.9	3.969	27.9	3	13	32.1	839	50	68	99	41	66	8	53	M48×1.5	6×6×45
FFZL4006-3	40	6	38.9	3.969	35.9	3	15.1	43.8	1017	60	80	101	42	66	10	63	M60×2	6×6×45
FFZL4008-3	40	8	38.6	5	34.9	3	19.8	51	1004	60	80	119	52	84	10	64	M60×2	8×7×55
FFZL4010-3	40	10	39.5	7.144	34.4	3	30	66.3	973	65	85	140	62	102	13	68	M64×2	6×6×60
FFZL4012-3	40	12	38	7.144	32.7	3	24.9	70.7	909	65	85	161	75	121	15	68	M64×2	6×6×60
FFZL5006-4	50	6	48.9	3.969	45.9	4	21.7	76.3	1558	72	95	117	50	78	10	75.5	M72×2	8×7×55
FFZL5008-4	50	8	48.6	5	44.9	4	28.7	89.3	1756	75	95	144	64	102	12	79	M72×2	12×8×80
FFZL5010-4	50	10	49.5	7.144	44.3	4	46	124.2	1874	75	95	167	76	124	13	79	M72×2	12×8×100
FFZL5012-4	50	12	48	7.144	42.7	4	44.7	117	1137	75	95	191	89	146	15	79	M72×2	12×8×120
FFZL6008-4	60	8	58.6	5	54.9	4	33	121.1	2018	85	110	144	64	102	12	89	M85×2	12×8×80
FFZL6310-4	63	10	62.5	7.144	57.3	4	51.5	160.6	2023	90	115	168	77	124	14	95	M90×2	16×10×100
FFZL6312-4	63	12	61	7.144	55.7	4	50.3	153.3	2049	90	115	195	90	150	15	95	M90×2	16×10×100
FFZL8010-4	80	10	79.5	7.144	74.3	4	58.1	311.4	2479	110	135	180	79	127	15	116	M110×2	20×12×100
FFZL8012-4	80	12	78	7.144	72.7	4	58.3	211	2566	110	135	204	91	150	16	116	M110×2	20×12×100
