规格 代号

公称 直径 d0

公称 导程 Ph0

丝杠 外径 d1

钢球 直径 Dw

丝杠 底径 d2

循环 圈数

基本 额定负荷

刚度 Kc N/μm

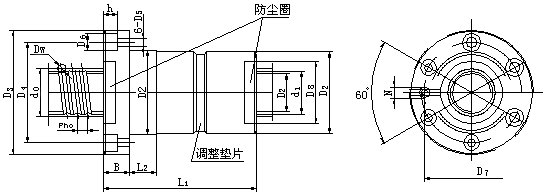

螺母安装连接尺寸

动载荷 Ca(KN)

静载荷 Coa(KN)

D1(g6)

D2()

L2

D3

B

D4

D5

D6

h

D7

M

D8

L1

FFZD1204-3	12	4	11.3	2.381	9.5	3	4	6.7	417	22	22	10	44	8	32	4.8	8.5	4.5	32	M2.5	16	63
FFZD1604-3	16	4	15.3	2.381	13.5	3	4.8	9.7	442	28	28	10	52	10	38	5.8	10	6	32	M6	20	65
FFZD1605-3	16	5	15.5	3.5	12.9	3	7.6	13.2	400	28	28	10	52	10	38	5.8	10	6	32	M6	22	83
FFZD2004-3	20	4	19.3 19.1	2.381 3	17.5 16.9	3	5.3 7.3	12.1 15.4	519	36	36	10	62	11	48	5.8	10	6	40	M6	25	72
FFZD2005-3	20	5	19.5	3.5	16.9	3	9.1	18.3	536	36	36	10	62	11	48	5.8	10	6	40	M6	25	83
FFZD2504-3	25	4	24.1	3	21.9	3	8.3	20.2	654	40	40	10	66	11	53	5.8	10	6	46	M6	30	74
FFZD2505-3	25	5	24.5	3.5	21.9	3	10.2	23.6	657	40	40	10	66	11	53	5.8	10	6	46	M6	30	84
FFZD2506-3	25	6	23.9	4	20.9	3	11.3	23.7	636	40	40	10	66	11	53	5.8	10	6	46	M6	30	97
FFZD3204-3	32	4	31.1	3	28.9	3	9.6	27.9	823	50	50	10	76	11	63	5.8	10	6	56	M6	38	73
FFZD3204-5	32	4	31.1	3	28.9	5	15	45.6	1340	50	50	10	76	11	63	5.8	10	6	56	M6	38	92
FFZD3205-3	32	5	31.5	3.5	28.9	3	11.7	31.4	826	50	50	10	82	13	67	7	12	7	62	M6	38	85
FFZD3205-5	32	5	31.5	3.5	28.9	5	18.1	52.4	1346	50	50	10	82	13	67	7	12	7	62	M6	38	108
FFZD3206-3	32	6	30.9	4	27.9	3	13	32.1	839	50	50	10	82	13	67	7	12	7	62	M6	38	99
FFZD3206-5	32	6	30.9	4	27.9	5	20.2	53.5	1367	50	50	10	82	13	67	7	12	7	62	M6	38	127
FFZD3210-3	32	10	32.5	7.144	27.3	3	25.7	50.2	772	53	53	15	90	15	71	9	15	9	70	M6	44	146
FFZD3210-5	32	10	32.5	7.144	27.3	5	40	83.8	1256	53	53	15	90	15	71	9	15	9	70	M6	44	191
FFZD4005-3	40	5	39.5	3.5	36.9	3	13	40.6	1025	60	60	10	94	15	75	9	15	9	75	M6	48	88
FFZD4005-5	40	5	39.5	3.5	36.9	5	20.2	67.7	1671	60	60	10	94	15	75	9	15	9	75	M6	48	111
FFZD4006-3	40	6	38.9	4	35.9	3	15.1	43.8	1017	60	60	10	94	15	75	9	15	9	74	M6	48	101
FFZD4006-5	40	6	38.9	4	35.9	5	23.5	73	1658	60	60	10	94	15	75	9	15	9	74	M6	48	128
FFZD4008-3	40	8	38.6	5	34.9	3	19.8	51	1004	63	63	15	108	18	85	11	18	11	85	M6	50	128
FFZD4008-5	40	8	38.6	5	34.9	5	30.7	84.9	1580	63	63	15	108	18	85	11	18	11	85	M6	50	163
FFZD4010-3	40	10	39.5	7.144	34.3	3	30	66.3	973	63	63	20	108	18	85	11	18	11	80	M8×1	52	148
FFZD4010-5	40	10	39.5	7.144	34.3	5	46.5	110.5	1585	63	63	20	108	18	85	11	18	11	80	M8×1	52	193
FFZD4012-3	40	12	38	7.144	32.7	4	36.5	81.3	909	63	63	20	108	18	85	11	18	11	80	M8×1	50	164
FFZD4012-5	40	12	38	7.144	32.7	5	44.2	101.6	1440	63	63	20	108	18	85	11	18	11	80	M8×1	50	227
FFZD5005-3	50	5	49	3.5	46.4	3	14.3	51.1	1213	71	71	10	110	15	90	9	15	9	84	M8×1	60	87
FFZD5005-5	50	5	49	3.5	46.4	5	22.2	85.1	1981	71	71	10	110	15	90	9	15	9	84	M8×1	60	111
FFZD5006-3	50	6	48.9	4	45.9	3	17	57.2	1224	71	71	15	110	15	90	9	15	9	84	M8×1	60	101
FFZD5006-5	50	6	48.9	4	45.9	5	26.4	95.4	1997	71	71	15	110	15	90	9	15	9	84	M8×1	60	130
FFZD5008-3	50	8	48.6	5	44.9	3	22.4	67	1269	75	75	15	118	18	95	11	18	11	90	M8×1	60	127
FFZD5008-5	50	8	48.6	5	44.9	5	34.7	11.1	2069	75	75	15	118	18	95	11	18	11	90	M8×1	60	163
FFZD5010-3	50	10	49.5	7.144	44.3	3	35.8	93.2	1273	75	75	15	118	18	95	11	18	11	90	M8×1	62	147
FFZD5010-5	50	10	49.5	7.144	44.3	5	55.6	155.3	2075	75	75	15	118	18	95	11	18	11	90	M8×1	62	194
FFZD5012-4	50	12	48	7.144	42.7	4	44.4	117	1137	75	75	20	118	18	95	11	18	11	90	M8×1	60	195
FFZD5012-5	50	12	48	7.144	42.7	5	53.8	146.3	1801	75	75	20	118	18	95	11	18	11	90	M8×1	60	223
FFZD5020-3	50	20	50	10	42.8	3	59.9	131.1	1138	90	90	40	138	28	112	13.5	22	13	112	M8×1	70	284
FFZD5020-4	50	20	50	10	42.8	4	72.5	163.9	1476	90	90	40	138	28	112	13.5	22	13	112	M8×1	70	306
FFZD6308-4	63	8	61.6	5	57.9	4	33	121.1	2018	90	90	20	132	18	110	11	18	11	104	M8×1	75	147
FFZD6308-5	63	8	61.6	5	57.9	5	40	151.5	2499	90	90	20	132	18	110	11	18	11	104	M8×1	75	163
FFZD6310-4	63	10	62.5	7.144	57.3	4	51.5	160.6	2023	90	90	20	138	22	112	13.5	22	13	112	M8×1	75	175
FFZD6310-5	63	10	62.5	7.144	57.3	5	62.4	200.7	2505	90	90	20	138	22	112	13.5	22	13	112	M8×1	75	198
FFZD6312-4	63	12	61	7.144	55.7	4	50.3	153.3	2049	90	90	20	138	22	112	13.5	22	13	112	M8×1	75	203
FFZD6312-5	63	12	61	7.144	55.7	5	60.9	191.7	2537	90	90	20	138	22	112	13.5	22	13	112	M8×1	75	230
FFZD6316-4	63	16	61	10	52.8	4	76	201	1882	95	95	30	148	28	118	13.5	22	13	118	M8×1	75	266
FFZD6316-5	63	16	61	10	52.8	5	92.5	251.2	2290	95	95	30	148	28	118	13.5	22	13	118	M8×1	75	306
FFZD6320-4	63	20	60	10	52.8	4	76.2	200.6	2122	95	95	40	148	28	118	13.5	22	13	118	M8×1	75	304
FFZD6320-5	63	20	60	10	52.8	5	92.3	250.8	2612	95	95	40	148	28	118	13.5	22	13	118	M8×1	75	354
FFZD8010-4	80	10	79.5	7.144	74.3	4	58.1	211.4	2479	105	105	20	156	22	130	13.5	22	13	130	M8×1	90	178
FFZD8010-5	80	10	79.5	7.144	74.3	5	70.3	264.3	3071	105	105	20	156	22	130	13.5	22	13	130	M8×1	90	204
FFZD8012-4	80	12	78	7.144	72.7	4	58.3	211	2566	110	110	25	158	22	132	13.5	22	13	132	M8×1	90	211
FFZD8012-5	80	12	78	7.144	72.7	5	70.7	264	3177	110	110	25	158	22	132	13.5	22	13	132	M8×1	90	237
FFZD8016-4	80	16	77.2	10	69.8	4	88.3	271.9	2618	118	118	30	168	28	140	13.5	22	13	140	M8×1	95	274
FFZD8016-5	80	16	77.2	10	69.8	5	107	339.9	3241	118	118	30	168	28	140	13.5	22	13	140	M8×1	95	298
FFZD8020-4	80	20	77	10	69.8	4	85.2	258	2484	118	118	40	168	28	140	13.5	22	13	140	M10×1	95	306
FFZD8020-5	80	20	77	10	69.8	5	103.3	322.5	3032	118	118	40	168	28	140	13.5	22	13	140	M10×1	95	358
FFZD10020-4	100	20	97.2	10	89.8	4	100	356.9	3214	140	140	40	204	28	170	17.5	28	17	170	M10×1	115	311
FFZD10020-5	100	20	97.2	10	89.8	5	121	446.1	3979	140	140	40	204	28	170	17.5	28	17	170	M10×1	115	368
