规格 代号

公称 直径 d0

公称 导程 Ph0

丝杠 外径 d1

钢球 直径 Dw

丝杠 底径 d2

循环 圈数

基本 额定负荷

刚度 Kc N/μm

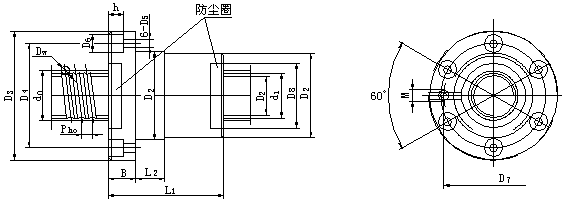

螺母安装连接尺寸

动载荷 Ca(KN)

静载荷 Coa(KN)

D1(g6)

D2

L2

D3

B

D4

D5

D6

h

D7

M

D8

L1



FFB2004-2	20	4	19.3 19.1	2.381 3	17.5 16.9	2	5.2	10.2	356	36	36	10	62	11	48	5.8	10	6	40	M6	25	49
FFB2005-2	20	5	19.5	3.5	16.9	2	6.4	12.2	364	36	36	10	62	11	48	5.8	10	6	42	M6	25	55
FFB2504-2	25	4	24.1	3	21.9	2	5.9	13.5	445	40	40	10	66	11	53	5.8	10	6	46	M6	30	49
FFB2505-2	25	5	24.5	3.5	21.9	2	7.3	15.7	446	40	40	10	66	11	53	5.8	10	6	46	M6	30	55
FFB2506-2	25	6	23.9	4	20.9	2	7.9	15.8	432	40	40	10	66	11	53	5.8	10	6	46	M6	30	65
FFB3204-2	32	4	31.1	3	28.9	2	6.8	18.6	447	50	50	10	76	11	63	5.8	10	6	56	M6	38	47
FFB3205-2	32	5	31.5	3.5	28.9	2	8.2	21	560	50	50	10	82	13	67	7	12	7	62	M6	38	56
FFB3206-2	32	6	30.9	4	27.9	2	9.2	21.4	569	50	50	10	82	13	67	7	12	7	62	M6	38	65
FFB3210-2	32	10	32.5	7.144	27.3	2	18.1	33.5	524	53	53	15	90	15	71	9	15	9	70	M6	44	96
FFB4005-2	40	5	39.5	3.5	38.9	2	9.2	27	695	60	60	10	94	15	75	9	15	9	74	M6	48	58
FFB4006-2	40	6	38.9	4	35.9	2	10.6	29.2	690	60	60	10	94	15	75	9	15	9	74	M6	48	68
FFB4008-2	40	8	38.6	5	37.9	2	14	34	705	63	63	15	108	18	85	11	18	11	85	M6	50	84
FFB4010-2	40	10	39.5	7.144	34.3	2	21.1	44.2	660	63	63	15	108	18	85	11	18	11	85	M8×1	50	101
FFB5005-2	50	5	49	3.5	46.4	2	10	34	822	71	71	15	110	15	90	9	15	9	84	M8×1	60	58
FFB5006-2	50	6	48.9	4	45.9	2	12	38.1	830	71	71	15	110	15	90	9	15	9	84	M8×1	60	68
FFB5008-2	50	8	48.6	5	44.9	2	15.8	44.6	861	75	75	15	118	18	95	11	18	11	90	M8×1	60	87
FFB5010-2	50	10	49.5	7.144	44.3	2	25.3	62.1	864	75	75	15	118	18	95	11	18	11	90	M8×1	60	102
