BRH15A直线滑块ABBA、BRH20A直线滑块ABBA、BRH20AL直线滑块ABBA、BRH25A直线滑块ABBA、BRH25AL直线滑块ABBA、BRH30A直线滑块ABBA、BRH30AL直线滑块ABBA 生产厂家： 南京哈宁轴承制造有限公司 公司地址： 江苏省南京市莫愁路195号 联系电话： 025-86629730、52217447、52251441 公司传真： 025-52300551 联 系 人： 刘长岭 13801591302 联系邮件： hrbn@vip.qq.com 产品价格： ￥.00 网上报价： ￥.00

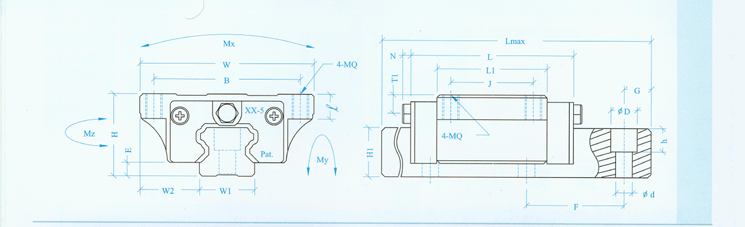

型号  组合尺寸(mm)  滑座尺寸 (mm) 滑轨尺寸(mm)    H W W2 E  L BXJ MQX£ L1 油孔 T1  N W1 H1 F  d×D×h   BRH15A  24 47 16 4.6 66 38×30 M5×8 40 Ø3 4.3  5 15 14 60 4.5×7.5×5.3   BRH20A  30 63 21.5 5 77.8 53×40 M6×9  48.8 M6×1 5  6.5 20 18 60 6×9.5×8.5  BRH20AL 92.4  63.4  BRH25A  36  70 23.5 7 88  57×45 M8×12  57 M6×1 5 6.5  23 22 80 7×11×9  BRH25AL 110.1  79.1  BRH30A  42 90 31 9  109  72×52 M10×12  72 M6×1 7 6.5  28 26 80 9×14×12  BRH30AL 131.3 94.3  BRH35A  48  100 33 9.5 119  82×62 M10×13 80  M6×1 8 6.5  34 29 80 9×14×12  BRH35AL 144.8 105.8  BRH45A  60  120 37.5 14 148.2  100×80 M12×15 105 M8×1 10 3 45 38 105 14×20×17  BRH45AL 173 129.8  BRH55A  70  140 43.5 15 170  116×95 M14×20 121  M8×1 11 13  53 44 120 16×23×20  BRH55AL 205.1 156.1   型号 参考资料(mm) 基本荷重(Kgf) 容许静力矩(Kgf*m) 重量 Lmax G 动额定负荷(G) 静额定负荷(G) Mx My Mz 滑块(kgf) 滑轨(kgf/M)  BRH15A 4000 20 850 1650 10 8 8 0.19 1.4  BRH20A 4000 20 1450 2560 22 18 18 0.4 2.6  BRH20AL 1900 3330 28.6 23.4 23.4 0.52  BRH25A 4000 20 2140 4000 36 32 31 0.57 3.6  BRH25AL 2996 5600 50.4 44.8 43.4 0.72  BRH30A 4000 20 2980 5490 60 50 49 1.1 5.2  BRH30AL 3900 7190 78.5 65 65 1.4  BRH35A 4000 20 3960 7010 96 75 73 1.6 7.2  BRH35AL 5230 9270 125 95 95 2  BRH45A 4000 20 6740 12100 216 170 168 2.7 12.3  BRH45AL 8330 14950 267 210 210 3.6  BRH55A 4000 20 9940 17100 367 293 288 5 16.9  BRH55AL 12820 22060 470 380 375 6.4
