LGW15CC滑块|HIWIN滑块轴承、LGW25CC滑块|HIWIN滑块轴承、LGW25HC滑块|HIWIN滑块轴承、LGW30CC滑块|HIWIN滑块轴承、LGW30HC滑块|HIWIN滑块轴承 生产厂家： 南京哈宁轴承制造有限公司 公司地址： 江苏省南京市莫愁路195号 联系电话： 025-86629730、52217447、52251441 公司传真： 025-52300551 联 系 人： 刘长岭 13801591302 联系邮件： hrbn@vip.qq.com 产品价格： ￥.00 网上报价： ￥.00

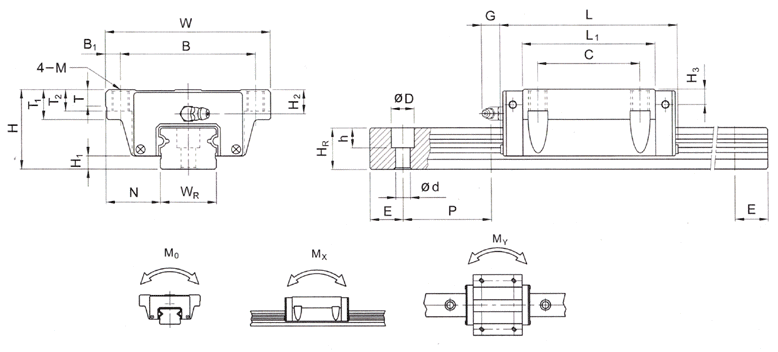

型号 组件尺寸 (mm) 滑块尺寸 (mm) 滑轨尺寸 (mm) H H1 N W B B1 C L1 L G M T T1 T2 H2 H3 WR HR D h d P E LGW 15CC 24 4.5 16 47 38 4.5 30 39.6 60.6 5.3 M5 6 9 7 4.5 3.6 15 14 7.5 5.3 4.5 60 20 LGW 25CC 36 6.5 23.5 70 57 6.5 45 57.6 85.6 12 M8 8 14 10 7.2 7 23 20 11 9 7 60 20 LGW 25HC 76.6 104.6 LGW 30CC 42 7 31 90 72 9 52 72 104.4 12 M10 8 16 10 7.5 7.5 28 23 14 12 9 80 20 LGW 30HC 93 125.4 LGW 35CC 48 8 33 100 82 9 62 82 118.4 12 M10 10 18 13 9 9 34 25 14 12 9 80 20 LGW 35HC 105.8 142.2 LGW 45CC 60 10 37.5 120 100 10 80 99.6 139.2 12.9 M12 15 22 15 11 11 45 32 20 17 14 105 22.5 LGW 45HC 133 172.6 LGW 55CC 70 13 43.5 140 116 12 95 115.8 164.8 12.9 M14 17 26 18 12 12 53 40 23 20 16 120 30 LGW 55HC 154.7 203.7 LGW 65CC 90 19 53.5 170 142 14 110 138.6 197.6 12.9 M16 23 37 23 20 20 63 48 26 22 18 150 35 LGW 65HC 187.6 246.6   型号 滑轨的 固定螺栓尺寸 (mm) 基本动 额定负荷 C(kgf) 基本静 额定负荷 C0(kgf) 容许静力矩 重量 MR (kgf-m) MP (kgf-m) MY (kgf-m)) 滑块 (kg) 滑轨 (kg/m) LGW 15CC M4×16 1040 1680 13.5 11.0 11.0 0.20 1.47 LGW 25CC M6×20 2410 3880 46.6 37.2 37.2 0.64 3.15 LGW 25HC 3210 5180 62.2 63.6 63.6 0.86 LGW 30CC M8×25 3380 5460 79.3 61.2 61.2 1.20 4.41 LGW 30HC 4400 7100 103.0 100.4 100.4 1.56 LGW 35CC M8×25 4180 6740 118.1 84.4 84.4 1.78 5.93 LGW 35HC 5430 8770 153.5 138.4 138.4 2.34 LGW 45CC M12×35 6020 9710 223.5 141.3 141.3 3.13 10.10 LGW 45HC 8430 13600 312.8 259.2 259.2 4.27 LGW 55CC M14×45 9740 13220 384.9 280.9 280.9 5.50 14.82 LGW 55HC 11810 18510 489.8 442.7 442.7 6.70 LGW 65CC M16×50 14940 20990 738.8 579.0 579.0 8.50 21.26 LGW 65HC 18290 27290 1007.5 1040.8 1040.8 10.70
