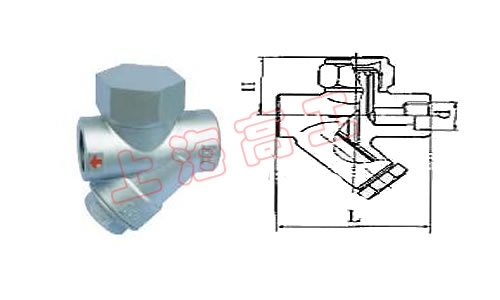

丝口疏水器CS19H-16C 法兰疏水器CS49H-16C 生产厂家： 南京哈宁轴承制造有限公司 公司地址： 江苏省南京市莫愁路195号 联系电话： 025-86629730、52217447、52251441 公司传真： 025-52300551 联 系 人： 刘长岭 联系邮件： lcl@8767.com 产品价格： ￥.00 网上报价： ￥.00

本疏水阀是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。 特点与性能 1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。 2、备有过滤网和排污阀。 3、该阀动作灵敏可靠、排水量大。 主要零件材料 阀体 锻钢 阀帽 不锈钢 阀盖 锈钢 阀片 不锈钢 阀体密封面 不锈钢 排水量（kg/h) 产品型号 DN 工作压力（ Mpa) 0.05 0.15 0.4 0.6 1.0 1.6 2.5 CS19H-16C CS49H-16C CS69H-16C 15.20.25 150 280 400 475 600 800   32.40.50 550 650 900 1200 1700 2100   CS19H-25 CS49H-25 CS69H-25 15.20.25 1717 1828 2536 2701 3202 3581   32.40 66   119   321 470 534 50 1800 2050 2600 3000 3500 4300 5000 CS19H-40 CS49H-40 CS69H-40 15.20.25 56   119   321 470 534 32.40.20 1800 2050 2600 3000 3500 4300 5000 主要外型及连接尺寸 产品型号 DN       L H H1 D K d c f N- Φ RC L H H1 L H H1 D t (mm) (mm) (mm) CX19H- 16 C 25   CX49H- 16 C 25   CX69H- 16 C 25 15 150 57 35 95 65 45 14 2 4-14 1/2 90 57 35 90 57 35 23 7 20 150 60 43 105 75 55 14 2 4-14 3/4 90 60 43 90 60 43 26 7 25 160 68 50 115 85 65 14 2 4-14 1 95 60 50 95 68 50 33 10 32 200 90 80 135 100 78 16 2 4-18 11/4 105 90 80 105 90 80 42 12 40 230 90 80 145 110 85 16 3 4-18 11/2 110 90 80 110 90 80 52 12 50 230 95 87 160 125 100 16 3 4-18 2 120 95 87 120 95 87 62 12 CX19H-40 CX49H-40 CX69H-40 15 150 61 41 95 65 45 16 2 4-14 1/2 75 61 41 75 61 41 23 9 20 150 64 45 105 75 55 16 2 4-14 3/4 85 64 45 85 64 45 26 12 25 160 68 45 115 85 65 16 2 4-14 1 95 68 45 95 68 45 33 15 32 200 81 56 135 100 78 18 2 4-18 11/4 105 81 56 105 81 56 40 15 40 230 81 56 145 110 85 18 3 4-18 11/2 110 81 56 110 81 56 50 15 50 230 69 64 160 125 100 20 3 4-18 2 120 89 64 120 89 64 60 20 本疏水阀是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。本阀门适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。 特点与性能： 1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。 2、备有过滤网和排污阀。 3、该阀动作灵敏可靠、排水量大。 主要零件材料： 阀体 锻钢 阀帽 不锈钢 阀盖 锈钢 阀片 不锈钢 阀体密封面 不锈钢 排水量（kg/h) 产品型号 DN 工作压力（ Mpa) 0.05 0.15 0.4 0.6 1.0 1.6 2.5 CS19H-16C CS49H-16C CS69H-16C 15.20.25 150 280 400 475 600 800   32.40.50 550 650 900 1200 1700 2100   CS19H-25 CS49H-25 CS69H-25 15.20.25 1717 1828 2536 2701 3202 3581   32.40 66   119   321 470 534 50 1800 2050 2600 3000 3500 4300 5000 CS19H-40 CS49H-40 CS69H-40 15.20.25 56   119   321 470 534 32.40.20 1800 2050 2600 3000 3500 4300 5000 主要外型及连接尺寸 产品型号 DN   L H H1 D K d c f N- Φ RC L H H1 L H H1 D t (mm) (mm) (mm) CX19H- 16 C 25   CX49H- 16 C 25   CX69H- 16 C 25 15 150 57 35 95 65 45 14 2 4-14 1/2 90 57 35 90 57 35 23 7 20 150 60 43 105 75 55 14 2 4-14 3/4 90 60 43 90 60 43 26 7 25 160 68 50 115 85 65 14 2 4-14 1 95 60 50 95 68 50 33 10 32 200 90 80 135 100 78 16 2 4-18 11/4 105 90 80 105 90 80 42 12 40 230 90 80 145 110 85 16 3 4-18 11/2 110 90 80 110 90 80 52 12 50 230 95 87 160 125 100 16 3 4-18 2 120 95 87 120 95 87 62 12 CX19H-40 CX49H-40 CX69H-40 15 150 61 41 95 65 45 16 2 4-14 1/2 75 61 41 75 61 41 23 9 20 150 64 45 105 75 55 16 2 4-14 3/4 85 64 45 85 64 45 26 12 25 160 68 45 115 85 65 16 2 4-14 1 95 68 45 95 68 45 33 15 32 200 81 56 135 100 78 18 2 4-18 11/4 105 81 56 105 81 56 40 15 40 230 81 56 145 110 85 18 3 4-18 11/2 110 81 56 110 81 56 50 15 50 230 69 64 160 125 100 20 3 4-18 2 120 89 64 120 89 64 60 20
