| GGY16/168AA(AB)、GGY16/228AA(AB)、GGY25/230AA(AB)滑块轴承 |
|
 | 生产厂家： | 南京哈宁轴承制造有限公司 |
| | | 公司地址： | 江苏省南京市莫愁路195号 |
| | | 联系电话： | 025-86629730 |
| | | 公司传真： | 025-52300551 |
| | | 联 系 人： | 刘长岭 |
| | | 联系邮件： | lcl@8767.com |
| | | 产品价格： | ￥.00 |
| | | 网上报价： | ￥.00 |
| |
|
GGY 滚动圆弧导轨副
|
型号 |
导轨
副尺寸 |
滑块尺寸 |
油杯尺寸 |
导轨尺寸 |
额定
动载 |
额定
静载 |
额定力矩 |
|
H |
B1 |
B2 |
B3 |
K |
L1 |
L2 |
L3 |
M |
Φ |
L4 |
G |
N |
B4 |
H1 |
d×D×h |
θ2 |
R0 |
R1 |
R2 |
单根最
大长度Lmax |
C
(KN) |
C0
(KN) |
MA
(N.m) |
MB
(N.m) |
MC
(N.m) |
|
GGY16/168AA(AB) |
24 |
47 |
4.5 |
38 |
19.4 |
58 |
40.5 |
30 |
M5 |
4.5 |
2.5 |
Φ4 |
4 |
16 |
15 |
4.5×7.5×5.3 |
15° |
168 |
160 |
176 |
500 |
5.67 |
6.35 |
51.8 |
51.8 |
82.9 |
|
GGY16/228AA(AB) |
24 |
47 |
4.5 |
38 |
19.4 |
58 |
40.5 |
30 |
M5 |
4.5 |
2.5 |
Φ4 |
4 |
16 |
15 |
4.5×7.5×5.3 |
15° |
228 |
220 |
236 |
500 |
5.67 |
6.35 |
51.8 |
51.8 |
82.9 |
|
GGY25/230AA(AB) |
37 |
70 |
6.5 |
57 |
30.5 |
79.5 |
59 |
45 |
M8 |
7 |
11 |
M6 |
6 |
23 |
22 |
7×11×9 |
15° |
230 |
218.5 |
241.5 |
500 |
16.8 |
21.5 |
142.2 |
142.2 |
233.5 |
注：

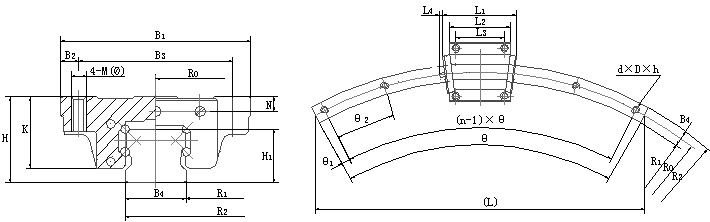

1).表中MA、MB、MC如图指的是一个滑块的额定力矩值。
2).表中Lmax为导轨单根最大长度，如接长另行协商（接长导轨建议配打孔安装）。
3).滚动圆弧导轨副的圆弧半径尺寸R0可以根据用户要求确定，上表所列规格为我厂已开发产品。 | |
|
|
|
|
|
|
|
