SA直线导轨系列目录

生产厂家：

南京哈宁轴承制造有限公司

公司地址：

江苏省南京市莫愁路195号

联系电话：

025-86629730

公司传真：

025-52300551

联系人：

刘长岭

联系邮件：

lcl@8767.com

产品价格：

~~￥.00~~

网上报价：

￥.00

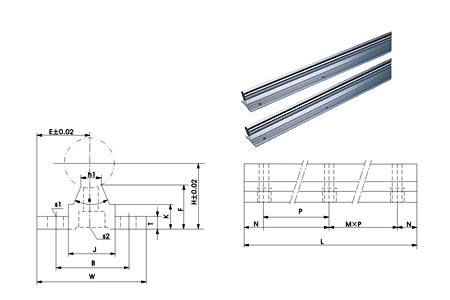

型号轴径主要尺寸安装尺寸重量(kg)

H E W L F T K J h1 θ
B

N

M × P

S1

S2

SA10-200 10 18 16 32 200 13.5 4 8.9 12.4 4.7 80° 22 50 1×100 4.5 M4 0.110

SA10-300 300 50 2×100 0.160

SA10-400 400 50 3×100 0.220

SA10-500 500 50 4×100 0.270

SA10-600 600 50 5×100 0.330

SA12-200 12 20.46 17 34 200 15 4.5 9.8 15 6 80° 25 50 1×100 4.5 M4 0.140

SA12-300 300 50 2×100 0.210

SA12-400 400 50 3×100 0.280

SA12-500 500 50 4×100 0.350

SA12-600 600 50 5×100 0.420

SA13-200 13 21 17 34 200 15 4.5 9.8 15 6 80° 25 50 1×100 4.5 M4 0.140

SA13-300 300 50 2×100 0.210

SA13-400 400 50 3×100 0.280

SA13-500 500 50 4×100 0.350

SA13-600 600 50 5×100 0.420

SA16-200 16 25 20 40 200 17.8 5 11.7 18.5 8 80° 30 25 1×100 5.5 M5 0.200

SA16-300 300 75 1×100 0.300

SA16-400 400 50 2×100 0.400

SA16-500 500 25 3×100 0.500

SA16-600 600 75 3×100 0.600

SA20-200 20 27 22.5 45 200 17.7 5 10 19 8 50° 30 25 1×100 5.5 M6 0.200

SA20-300 300 75 1×100 0.300

SA20-400 400 50 2×100 0.400

SA20-500 500 25 3×100 0.510

SA20-600 600 75 3×100 0.610

SA25-200 25 33 27.5 55 200 21 6 12 21.5 8 50° 35 25 1×100 6.5 M6 0.290

SA25-300 300 50 1×100 0.430

SA25-400 400 100 1×100 0.580

SA25-500 500 50 2×100 0.730

SA25-600 600 100 2×100 0.880

SA30-200 30 37 30 60 200 22.8 7 13 26.5 10.3 50° 40 25 1×150 6.5 M8 0.360

SA30-300 300 50 1×200 0.550

SA30-400 400 100 1×200 0.730

SA30-500 500 50 2×200 0.920

SA30-600 600 100 2×200 1.100

SA35-200 35 43 32.5 65 200 26.5 8 15.5 28 13 50° 45 25 1×150 9 M8 0.460

SA35-300 300 50 1×200 0.700

SA35-400 400 100 1×200 0.950

SA35-500 500 50 2×200 1.190

SA35-600 600 100 2×200 1.420

SA40-200 40 48 37.5 75 200 29.4 9 17 38 15.5 50° 55 25 1×150 9 M8 0.630

SA40-300 300 75 1×150 0.960

SA40-400 400 50 1×300 1.290

SA40-500 500 100 1×300 1.610

SA40-600 600 150 1×300 1.950

SA50-200 50 62 47.5 95 200 38.8 11 21 45 20 50° 70 25 1×150 11 M10 1.000

SA50-300 300 75 1×150 1.500

SA50-400 400 50 1×300 2.000

SA50-500 500 100 1×300 2.50

SA50-600 600 150 1×300
