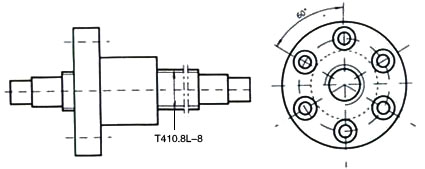

梯形丝杠副

注：当螺纹为左旋时，需在尺寸规格之后标注“L”，右旋不标。

梯形丝杠的螺距公差和螺距累积公差

精度等级	螺距公差	在下列长度（mm）内的螺距累积公差		在下列螺纹长度（mm）内的螺距累积公差
精度等级	螺距公差	≤60	≤300	≤1000	≤2000	≤3000	≤4000	≤5000	＞5000每增加1000应增加
3	0.9	1.2	1.8	2.5	4	-	-	-	-
4	1.5	2	3	4	6	8	12	-	-
5	2.5	3.5	4.5	6.5	10	14	19	-	-
6	4	7	8	11	16	21	27	33	39
7	6	10	18	28	36	44	52	60	8
8	12	20	35	55	65	75	85	95	10
9	25	40	70	110	130	150	170	190	20

梯形丝杠的螺距与公称直径

螺距	3	4	5	6	8	10	12	16	20
公称直径	10-60	16-80	22-100	30-100	22-100	30-100	30-100	44-100	85-100

梯形丝杠螺纹有效长度

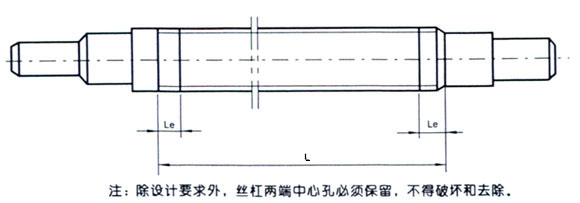

丝杠螺纹有效长度Lu计算公式：Lu=L-2Le-----（A）式中：L-丝杠螺纹长度 Le-余程（见图A及附表A）

表A

螺距P	2	3	4	5	6	8	10	12	16	20
余程Le	10	12	16	20	24	32	40	45	50	60

全牙标准螺栓

标准规格

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

M42

M45

M48

M52

M56

M64

螺距

1.75

1.5

2.5

3.5

2.5

3.2

4.5

5.5

丝杆工艺质量标准

一、丝杆原材料是通过模具拉光到所需要的中径尺寸，二次冷拉形成表面硬度（0.5毫米深）达到（18°-21°）
二、丝杆是通过（GB5796.4-1986）来执行标准。
三、丝杆精度：3级-4级。
四、丝杆冷轧工艺是原材料调直后进行滚压，调直滚压而成，且表面硬度（0.5毫米深）达到22°.
五、丝杆进行硬铬处理，抛光，校直后出厂。
六、丝杆均根据客户要求加工。
　　公司拥有精丝杠专用车床，能生产标准、特殊类型丝杠并可配置各种铸铁、铜材料的螺母，完全具备专业生产水平，欢迎来图来样加工。
