| TBR16直线导轴滑动单元、TBR20直线导轴滑动单元、TBR25直线导轴滑动单元、TBR30直线导轴滑动单元 |
|
 | 生产厂家： | 南京哈宁轴承制造有限公司 |
| | | 公司地址： | 江苏省南京市莫愁路195号 |
| | | 联系电话： | 025-86629730 |
| | | 公司传真： | 025-52300551 |
| | | 联 系 人： | 刘长岭 |
| | | 联系邮件： | lcl@8767.com |
| | | 产品价格： | ￥.00 |
| | | 网上报价： | ￥.00 |
| |
|
|
|
|

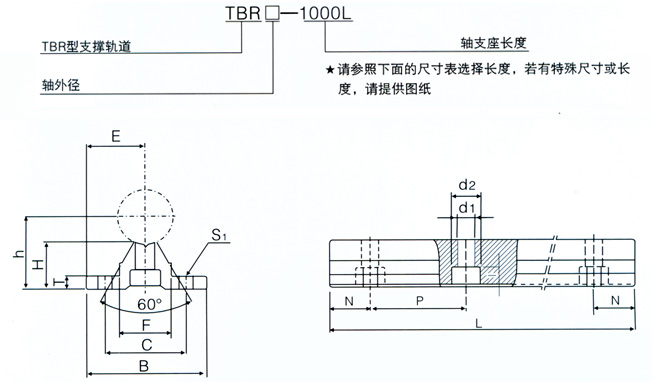

型号
|
轴外径
|
|
重量（kgf/m） |
|
E |
h |
B |
H |
T |
F |
C |
S1 |
d1×d2×i |
|
TBR16 |
ф16 |
25 |
22.14 |
50 |
14.96 |
6 |
18.71 |
37 |
ф5.5 |
5.5×9.5×5.4 |
1.00 |
|
TBR20 |
ф20 |
37.5 |
29.01 |
55 |
19.37 |
8 |
18.96 |
40 |
ф5.5 |
5.5×9.5×5.4 |
1.80 |
|
TBR25 |
ф25 |
32.5 |
31.97 |
65 |
20.14 |
10 |
20 |
45 |
ф6.6 |
6.6×11×7 |
2.05 |
|
TBR30 |
ф30 |
37.5 |
36.52 |
75 |
22.45 |
12 |
22.96 |
55 |
ф6.6 |
6.6×11×9 |
2.80 |
|
型号 |
TBR16 |
TBR20 |
TBR25 |
TBR30 |
|
标准长度
L |
190
340
640
940 |
340
640
940
1240 |
250
450
850
1250 |
450
850
1250
1450 |
|
N |
20 |
20 |
25 |
25 |
|
P |
150 |
150 |
200 |
200 |
|
最大长度 |
4000 |
4000 |
6000 |
6000 | |
|
|
|

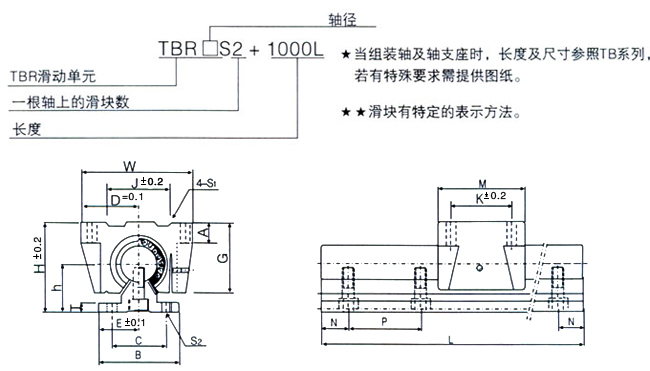

（当组装轴及轴支座时，长度及尺寸参照TB系列，若有特殊要求需提供图纸。滑块有特定的表示方法。）
|
型号 |
轴径 |
额定载荷 |
重量 |
尺寸 |
|
单元 |
滑块★★ |
动载C（N） |
静载C0（N） |
滑块（kgf） |
轨道（kgf/m） |
D |
h |
H |
E |
|
TBR16S |
TBR16UU |
ф16 |
392 |
490 |
0.18 |
2.45 |
31 |
22.14 |
40 |
25 |
|
TBR20S |
TBR20UU |
ф20 |
784 |
1176 |
0.30 |
3.60 |
34 |
29.01 |
50 |
27.5 |
|
TBR25S |
TBR25UU |
ф25 |
1568 |
2352 |
0.60 |
5.60 |
41 |
31.97 |
60 |
32.5 |
|
TBR30S |
TBR30UU |
ф30 |
1764 |
2940 |
0.90 |
8.00 |
45.5 |
36.52 |
70 |
37.5 |
|
型号 |
尺寸（mm） |
|
W |
G |
A |
B |
T |
M |
S1 |
J |
K |
S2 |
C |
N |
P |
|
TBR16S |
62 |
26 |
8 |
50 |
6 |
42 |
M5 |
50 |
30 |
ф5.5 |
37 |
20 |
150 |
|
TBR20S |
68 |
31 |
10 |
55 |
8 |
51 |
M6 |
54 |
37 |
ф5.5 |
40 |
20 |
150 |
|
TBR25S |
82 |
41 |
12 |
65 |
10 |
65 |
M8 |
65 |
50 |
ф6.6 |
45 |
25 |
200 |
|
TBR30S |
91 |
48 |
12 |
75 |
12 |
75 |
M8 |
75 |
60 |
ф6.6 |
55 |
25 |
200 | | |
|
|
|
|
|
|
|
