| SBR16S导轴滑动单元 |
|
 | 生产厂家： | 南京哈宁轴承制造有限公司 |
| | | 公司地址： | 江苏省南京市莫愁路195号 |
| | | 联系电话： | 025-86629730 |
| | | 公司传真： | 025-52300551 |
| | | 联 系 人： | 刘长岭 |
| | | 联系邮件： | lcl@8767.com |
| | | 产品价格： | ￥.00 |
| | | 网上报价： | ￥.00 |
| |
|
|
|
|
|
|
型号
|
轴外径
|
|
重量（kgf/m） |
|
E |
h |
B |
H |
T |
F |
X |
Y |
C |
S1 |
d1×d2×i |
|
SBR16 |
ф16 |
20 |
25 |
40 |
17.8 |
5 |
18.5 |
8 |
11.7 |
30 |
ф5.5 |
5.5×9.5×5.4 |
1.00 |
|
SBR20 |
ф20 |
22.5 |
27 |
45 |
17.7 |
5 |
19 |
8 |
10 |
30 |
ф5.5 |
5.5×9.5×5.4 |
1.07 |
|
SBR25 |
ф25 |
27.5 |
33 |
55 |
21 |
6 |
21.5 |
8 |
12 |
35 |
ф6.6 |
6.6×11×6.5 |
1.50 |
|
SBR30 |
ф30 |
30 |
37 |
60 |
22.8 |
7 |
26.5 |
10.3 |
13 |
40 |
ф6.6 |
6.6×11×6.5 |
1.90 |
|
SBR35 |
ф35 |
32.5 |
43 |
65 |
26.5 |
8 |
28 |
13 |
15.5 |
45 |
ф9 |
9×14×8.6 |
2.45 |
|
SBR40 |
ф40 |
37.5 |
48 |
75 |
29.4 |
9 |
38 |
15.5 |
17 |
55 |
ф9 |
9×14×8.6 |
3.25 |
|
SBR50 |
ф50 |
47.5 |
62 |
95 |
38.8 |
11 |
5 |
20 |
21 |
70 |
ф11 |
11×17.5×10.8 |
5.26 |
|
型号 |
SBR16 |
SBR20 |
SBR25 |
SBR30 |
SBR35 |
SBR40 |
SBR50 |
|
标准长度
L |
190
340
640
940 |
340
640
940
1240 |
250
450
850
1250 |
450
850
1250
1450 |
460
660
860
1060 |
460
660
860
1060
1260 |
470
670
870
1070
1270 |
|
N |
20 |
20 |
25 |
25 |
30 |
30 |
35 |
|
P |
150 |
150 |
200 |
200 |
200 |
200 |
200 |
|
最大长度 |
1390 |
1390 |
1850 |
1850 |
1860 |
1860 |
2070 |
|
|
4000 |
4000 |
4000 |
5000 |
5000 |
6000 |
8000 | |
|
|
|

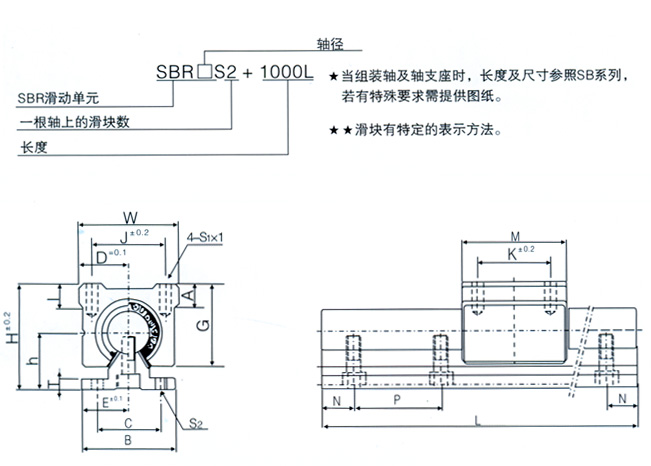

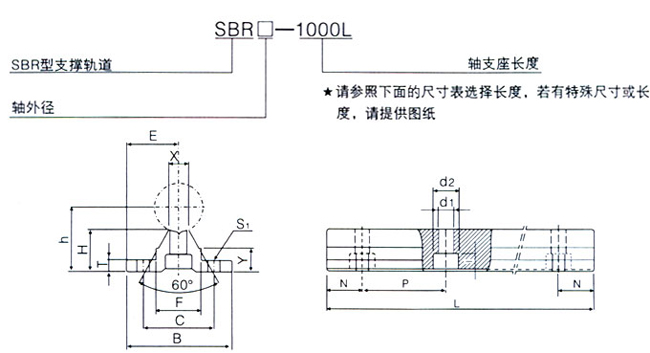

（当组装轴及轴支座时，长度及尺寸参照SB系列，若有特殊要求需提供图纸。滑块有特定的表示方法。）
|
