紧 定 套 JB/T7919.1-1999 　　

　　紧定套用于将圆锥孔调心轴承（调心球轴承、调心滚子轴承）固定在无轴肩轴上，结构简单，工作可靠，轴承调换方便、广泛使用于纺织、轻工、造纸、冶金、皮带运输及输送设备等行业。

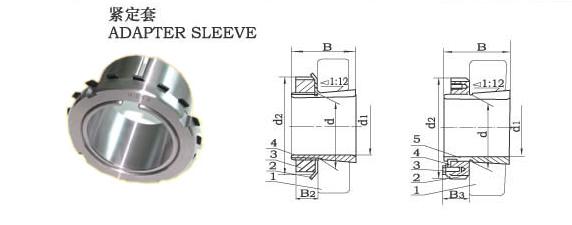

　　紧定套由紧定衬套、锁紧螺母、锁紧垫圈（或锁紧卡）等零件组成。带有锁紧螺母和锁紧垫圈的紧定套只能整套地互换。不同来源的零配件不能互换。

H39 系列紧定套基本尺寸和参数

型号 基本尺寸（mm） 配套轴承型号 重量(kg) d d1 B1 d2 调心球轴承 H3924 120 110 60 145 　 　 H3926 130 115 65 155 　 　 H3928 140 125 66 165 　 　 H3930 150 135 76 180 　 　 H3932 160 140 78 190 　 　 H3934 170 150 79 200 　 　 H3936 180 160 87 210 　 　 H3938 190 170 89 220 　 　 H3940 200 180 98 240 23940K 　 H3944 220 200 96 260 23944K 　 H3948 240 220 101 290 23948K 　 H3952 260 240 116 310 23952K 　 H3956 280 260 121 330 23956K 　 H3960 300 280 140 360 23960K 　 H3964 320 300 140 380 23964K 　 H3968 340 320 144 400 23968K
