| 直线滑块SBR16、SBR20、SBR25、SBR30、SBR35、SBR40、SBR50、SBR16S、SBR20S、SBR25S、SBR30S、SBR35S、SBR40S、SBR50S、SBR16UU、SBR20UU、SBR25UU、SBR30UU、SBR35UU、SBR40UU、SBR50UU |
|
 | 生产厂家： | 南京哈宁轴承制造有限公司 |
| | | 公司地址： | 江苏省南京市莫愁路195号 |
| | | 联系电话： | 025-86629730 |
| | | 公司传真： | 025-52300551 |
| | | 联 系 人： | 刘长岭 |
| | | 联系邮件： | lcl@8767.com |
| | | 产品价格： | ￥.00 |
| | | 网上报价： | ￥.00 |
| |
|
|
|
|
型号
|
轴外径
|
|
重量（kgf/m） |
|
E |
h |
B |
H |
T |
F |
X |
Y |
C |
S1 |
d1×d2×i |
|
SBR16 |
ф16 |
20 |
25 |
40 |
17.8 |
5 |
18.5 |
8 |
11.7 |
30 |
ф5.5 |
5.5×9.5×5.4 |
1.00 |
|
SBR20 |
ф20 |
22.5 |
27 |
45 |
17.7 |
5 |
19 |
8 |
10 |
30 |
ф5.5 |
5.5×9.5×5.4 |
1.07 |
|
SBR25 |
ф25 |
27.5 |
33 |
55 |
21 |
6 |
21.5 |
8 |
12 |
35 |
ф6.6 |
6.6×11×6.5 |
1.50 |
|
SBR30 |
ф30 |
30 |
37 |
60 |
22.8 |
7 |
26.5 |
10.3 |
13 |
40 |
ф6.6 |
6.6×11×6.5 |
1.90 |
|
SBR35 |
ф35 |
32.5 |
43 |
65 |
26.5 |
8 |
28 |
13 |
15.5 |
45 |
ф9 |
9×14×8.6 |
2.45 |
|
SBR40 |
ф40 |
37.5 |
48 |
75 |
29.4 |
9 |
38 |
15.5 |
17 |
55 |
ф9 |
9×14×8.6 |
3.25 |
|
SBR50 |
ф50 |
47.5 |
62 |
95 |
38.8 |
11 |
5 |
20 |
21 |
70 |
ф11 |
11×17.5×10.8 |
5.26 |
|
型号 |
SBR16 |
SBR20 |
SBR25 |
SBR30 |
SBR35 |
SBR40 |
SBR50 |
|
标准长度
L |
190
340
640
940 |
340
640
940
1240 |
250
450
850
1250 |
450
850
1250
1450 |
460
660
860
1060 |
460
660
860
1060
1260 |
470
670
870
1070
1270 |
|
N |
20 |
20 |
25 |
25 |
30 |
30 |
35 |
|
P |
150 |
150 |
200 |
200 |
200 |
200 |
200 |
|
最大长度 |
1390 |
1390 |
1850 |
1850 |
1860 |
1860 |
2070 |
|
|
4000 |
4000 |
4000 |
5000 |
5000 |
6000 |
8000 | |
|
|
|

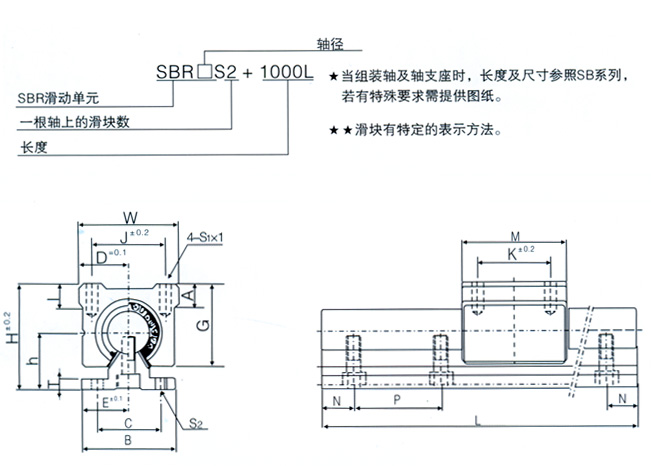

（当组装轴及轴支座时，长度及尺寸参照SB系列，若有特殊要求需提供图纸。滑块有特定的表示方法。）
|
型号 |
轴径 |
额定载荷 |
重量 |
尺寸 |
|
单元 |
滑块 |
动载C（N） |
静载C（N） |
滑块（kgf） |
轨道（kgf/m） |
D |
h |
H |
E |
|
SBR16S |
SBR16UU |
ф16 |
770 |
1170 |
0.15 |
2.55 |
22.5 |
25 |
45 |
20 |
|
SBR20S |
SBR20UU |
ф20 |
860 |
1370 |
0.20 |
3.50 |
24 |
27 |
50 |
22.5 |
|
SBR25S |
SBR25UU |
ф25 |
980 |
1560 |
0.45 |
5.30 |
30 |
33 |
60 |
27.5 |
|
SBR30S |
SBR30UU |
ф30 |
1560 |
2740 |
0.63 |
7.40 |
35 |
37 |
70 |
30 |
|
SBR35S |
SBR35UU |
ф35 |
1660 |
3130 |
0.92 |
10.05 |
40 |
43 |
80 |
32.5 |
|
SBR40S |
SBR40UU |
ф40 |
2150 |
4010 |
1.33 |
13.10 |
45 |
48 |
90 |
37.5 |
|
SBR50S |
SBR50UU |
ф50 |
3820 |
7930 |
3.00 |
20.65 |
60 |
62 |
115 |
47.5 |
|
型号 |
尺寸（mm） |
|
W |
G |
A |
B |
T |
M |
S1×I |
J |
K |
S2 |
C |
N |
P |
|
SBR16S |
45 |
33 |
9 |
40 |
5 |
45 |
M5×12 |
32 |
30 |
ф5.5 |
30 |
20 |
150 |
|
SBR20S |
48 |
39 |
11 |
45 |
5 |
50 |
M6×12 |
35 |
35 |
ф5.5 |
30 |
20 |
150 |
|
SBR25S |
50 |
47 |
14 |
55 |
6 |
65 |
M6×12 |
40 |
40 |
ф6.6 |
35 |
25 |
200 |
|
SBR30S |
70 |
56 |
15 |
60 |
7 |
70 |
M8×18 |
50 |
50 |
ф6.6 |
40 |
25 |
200 |
|
SBR35S |
80 |
63 |
18 |
65 |
8 |
80 |
M8×15 |
55 |
55 |
ф9 |
45 |
30 |
200 |
|
SBR40S |
90 |
72 |
20 |
75 |
9 |
90 |
M10×20 |
65 |
65 |
ф9 |
55 |
30 |
200 |
|
SBR50S |
120 |
91 |
25 |
95 |
11 |
110 |
M10×20 |
94 |
80 |
ф11 |
70 |
35 |
200 | | |
|
|
|
|
|
|
|
