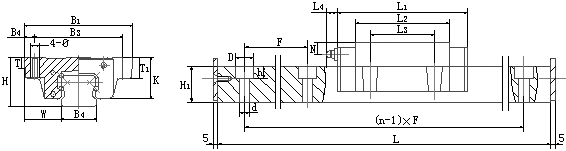

型 号	导轨副		精特精工滑块尺寸										参考重量
	尺寸
C（表示加长滑块）	H	W	B1	B2	B3	K	T	T1	M1	L1	L2	L3	滑块	导轨
KL(安装孔为螺孔）
KT(安装孔为通孔）													个	米
JSA-LG16KT	24	16	47	4.5	38	19.4	7	11	M5	58.5	40.5	30	0.17	1.62
JSA-LG20KT	30	21.5	63	5	53	24	10	10	M6	71	50	40	0.33	2.3
JSA-LG20KTC										87	66		0.45
JSA-LG25KT	37	23.5	70	6.5	57	30.5	12	16	M8	83	59	45	0.55	3.3
JSA-LG25KTC										102	78		0.75
JSA-LG30KT	42	31	90	9	72	35	10	18	M10	97	70	52	1	4.7
JSA-LG30KTC										119	92		1.3
JSA-LG35KT	48	33	100	9	82	38	13	21	M10	109	81	62	1.45	6.5
JSA-LG35KTC										133	105		1.9
JSA-LG45KT	62	37.5	120	10	100	51	15	25	M12	137	102	80	2.6	11.2
JSA-LG45KTC										165	130		3.4
JSA-LG55KT	70	43.5	140	12	116	57	20	29	M14	161	118	95	4.3	15
JSA-LG55KTC										199	156		5.8
JSA-LG65KT	90	53.5	170	14	142	76	23	37	M16	199	147	110	7.3	22.2
JSA-LG65KTC										259	207		10.7

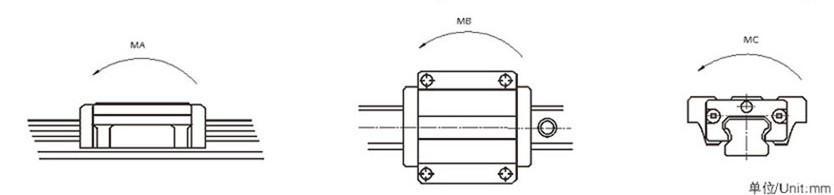

精特精工导轨尺寸					油杯尺寸			额定	额定	额定力矩			导轨尺寸
								动载	静载
型 号	B4	H1	F	单根	L4	G	N	C	C0	MA	MB	MC	dxDxh
				最大				(KN)	(KN)	(N.m)	(N.m)	(N.m)
				长度
JSA-LG16KT	16	15	60	500	2.5	Φ4	4	8.51	13.38	70	70	100	4.5×7.5×5.3
JSA-LG20KT	20	18	60	1400	11	M6	6	13.7	19.27	160	160	230	6×9.5×8.5
JSA-LG20KTC								18.43	26.5	260	260	310
JSA-LG25KT	23	22	60	3000	11	M6	7.2	20.19	22.6	149.8	149.8	246	7×11×9
JSA-LG25KTC								27.17	40.68	450	450	500
JSA-LG30KT	28	26	80	3000	11	M6	7	28.08	46.33	430	430	650	9×14×12
JSA-LG30KTC								37.77	61.77	720	720	870
JSA-LG35KT	34	29	80	3000	11	M6	8	34.97	58.53	610	610	1030	9×14×12
JSA-LG35KTC								46.43	76.54	1030	1030	1380
JSA-LG45KT	45	38	100	3000	11	M6	12	60.14	94.57	1290	1290	2100	14×20×16
JSA-LG45KTC								80.83	126.09	2080	2080	2790
JSA-LG55KT	53	44	120	3000	14	M8×1	12	92.62	137.57	2180	2180	3640	16×23×20
JSA-LG55KTC								126.51	187.6	3650	3650	4860
JSA-LG65KT	63	53	150	3000	14	M8×1	12	154.13	221.89	4170	4170	6800	18×26×22
JSA-LG65KTC								220.24	322.75	7300	7300	9100
