SF1-29070含油轴承、SF1-30070含油轴承、SF1-11580含油轴承

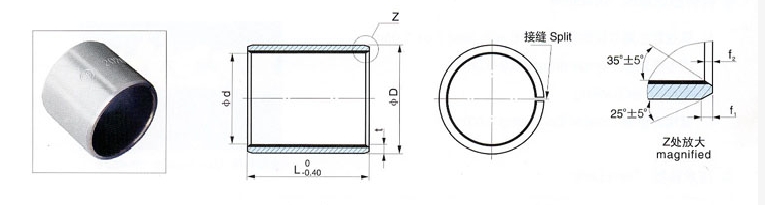

压入H7座孔内径Installed Bearling I.D.		外径O.D.		f1	f2	轴承长度及轴承规格Bearing Length and Part Number
						10	15	20	25	30	35	40	50	60	70	80	90
10	+0.060 +0.006	12	+0.055 +0.080	0.5	0.3	1010	1015	1020
12		14				1210	1215	1220
14		16				1410	1415	1420	1425
15		17				1510	1515	1520	1525
16		18				1610	1615	1620	1625
18		20	+0.075 +0.085			1810	1815	1820	1825
20	+0.070 -0.010	23		0.8	0.4	2010	2015	2020	2025
22		25				2210	2215	2220	2225
24		27					2415	2420	2425	2430
25		28					2515	2520	2525	2530
28	+0.080  -0.010	32	+0.086 +0.045	1.0	0.6		2815	2820	2825	2830
30		34					3015	3020	3025	3030	3035	3040
32		36					3215	3220	3225	3230	3235	3240
35		39					3515	3520	3525	3530	3535	3540
40		44						4020	4025	4030	4035	4040	4050
45		50		1.2	0.8			4520	4525	4530	4535	4540	4550
50	+0.090   -0.018	55	+0.100 +0.065					5020	5025	5030	5035	5040	5050	5060
55		60						5520	5525	5530	5535	5540	5550	5560
60		65							6025	6030	6035	6040	6050	6060	6070
65		70								6530	6535	6540	6550	6560	6570
70		75								7030	7035	7040	7050	7060	7070	7080
75		80								7530	7535	7540	7550	7560	7570	7580
80	+0.1900	85	+0.120 +0.070	1.4	0.8					8030	8035	8040	8050	8060	8070	8080
85		90								8530	8535	8540	8550	8560	8570	8580	8590
90		95								9030	9035	9040	9050	9060	9070	9080	9090
95		100										9540	9550	9570	9570	9580	9590
100		105											10050	10070	10070	10080	10090
105		110											10550	10560	10570	10580	10590
110		115											11050	11060	11070	11080	11090

单位Unit:mm

压入H7座孔内径Installed bearing I.D.		外径OD.		f1	f2	轴承长度及轴承规格Braring Length and Part Number
						35	40	50	60	70	80	90	100
115	+0.130 0	120	+0.120 +0.070	1.4	0.8			11550	11560	11570	11580	11590	115100
120	+0.140 0	125	+0.170 +0.100						12060	12070	12080	12090	120100
125		130							12560	12570	12580	12590	125100
130		135							13060	13070	13080	13090	130100
135		140							13560	13570	13580	13590	135100
140		145							14060	14070	14080	14090	140100
145		150							14560	14570	14580	14590	145100
150		155							15060	15070	15080	15090	150100
155		160							15560	15570	15580	15590	155100
160		165							16060	16070	16080	16090	160100
165		170							16560	16570	16580	16590	165100
170		175							17060	17070	17080	17090	170100
175		180							17560	17570	17580	17590	175100
180		185	+0.210 +0.130						18060	18070	18080	18090	180100
185		190							18560	18570	18580	18590	185100
190		195							19060	19070	19080	19090	190100
195		200							19560	19570	19580	19590	195100
200		205							20060	20070	20080	20090	200100
205		210							20560	20570	20580	20590	20590
215		220							21560	21570	21580	21590	215100
225		230							22560	22570	22580	22590	225100
230		235							23060	23070	23080	23090	230100
240		245							24080	24070	24080	24090	240100
250		255	+0.250 +0.170						25060	25070	25080	25090	250100
260		265							26060	26070	26080	26090	260100
270		275							27060	27070	27080	27090	270100
280		285							28060	28070	28080	28090	280100
290		295							29060	29070	29080	29090	290100
300		305							30060	30070	30080	30090	300100
