GZB35AAL滑块、GZB35导轨、GZB35滑块

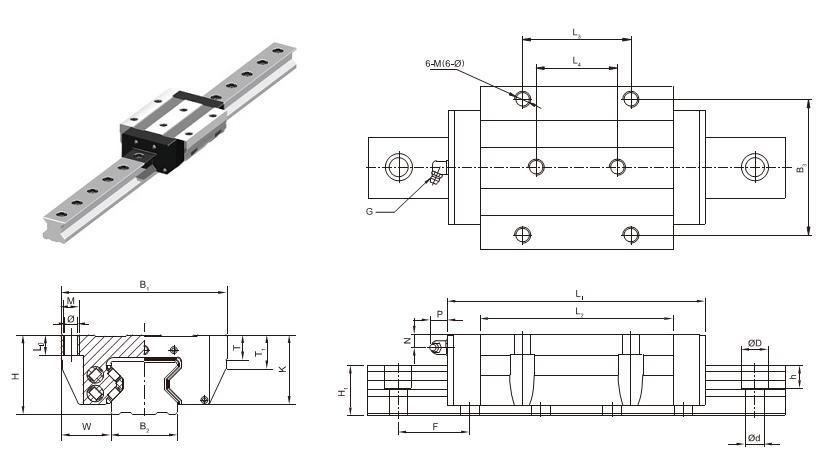

型号	滑块尺寸
	K	B1	L1	B3	L3	L4	M	Φ	T	T1	L0	L2	E	B2	H1
GZB25AA	31.5	70	100	57	45	40	8	6.8	9.5	10	10	66	4.5	23	24
GZB25AAL	31.5	70	120	57	45	40	8	6.8	9.5	10	10	86	4.5	23	24
GZB35AA	42	100	128	82	62	52	10	85	13	21	12	86	6	34	30.5
GZB35AAL	42	100	147	82	62	52	10	85	13	21	12	105	6	34	30.5
GZB45AA	51	120	154	100	80	60	12	10.5	15	25	15	102	9	45	38
GZB45AAL	51	120	182	100	80	60	12	10.5	15	25	15	130	9	45	38
GZB55AA	60	140	172	116	95	70	14	12.5	20	29	18	118	10	53	44
GZB55AAL	60	140	210	116	95	70	14	12.5	20	29	18	156	10	53	44
GZB65AA	79	170	210	142	110	82	16	14.5	25	37	23	147	14	63	55
GZB65AAL	79	170	270	142	110	82	16	14.5	25	37	23	207	14	63	55
GZB85AA	95	215	349	185	140	140	20	17.5	24	44	26	25.4	15	85	73
GZB100AA	105	250	394	220	200	200	20	17.5	25	51.5	30	28.6	15	100	80
GZB125AA	135.5	320	491	270	205	205	24	21	30	66	45	360	24.5	125	115
导轨尺寸					最小端距	油杯尺寸			额定动载	额定静载	额定力矩			滑块重量	导轨重量
dxDxh	H	W	F	Lmax	a	G	P	N	C((KN)	C0(KN)	MA(M.m）	MB(M.m）	MC(M.m）	kg	kg/m
7x11x9	36	23.5	30	6000	10	M6	12	5.5	26.5	50.8	570	570	710	0.6	3.2
7x11x9	36	23.5	30	6000	10	M6	12	5.5	33.8	71.6	830	830	980	0.8	3.2
9x14x12	48	33	40	6000	13	M6	13	8.5	50.5	121	1548	1548	2343	1.6	5.9
9x14x12	48	33	40	6000	13	M6	13	8.5	61	162	2708	2708	3283	2	5.9
14x20x16	60	37.5	52.5	6000	15	M8x1	14	11	84.5	191	3156	3156	4858	2.5	9.8
14x20x16	60	37.5	52.5	6000	15	M8x1	14	11	99.6	236	5560	5560	6736	3.5	9.8
16x23x20	70	43.5	60	6000	15	M8x1	14	13	123	292	5267	5267	8243	4.3	13.3
16x23x20	70	43.5	60	6000	15	M8x1	14	13	154	390	9713	9713	11927	5.9	13.3
18x26x22	90	53.5	75	6000	20	M8x1	14	17	192	451	10823	10823	17762	8.6	20.3
18x26x22	90	53.5	75	6000	20	M8x1	14	17	248	613	20808	20808	22957	12.3	20.3
24x35x28	110	65	90	6000	25	M8x1	14	21	460	1050	45600	45600	51420	21.6	35.2
26x39x32	120	75	105	6000	30	M10x1	16	23	547	1330	61200	61200	73140	31.5	46.8
33x48x45	160	97.5	120	6000	35	M10x1	16	23	1040	1924	123176	123176	114438	65.5	84.6

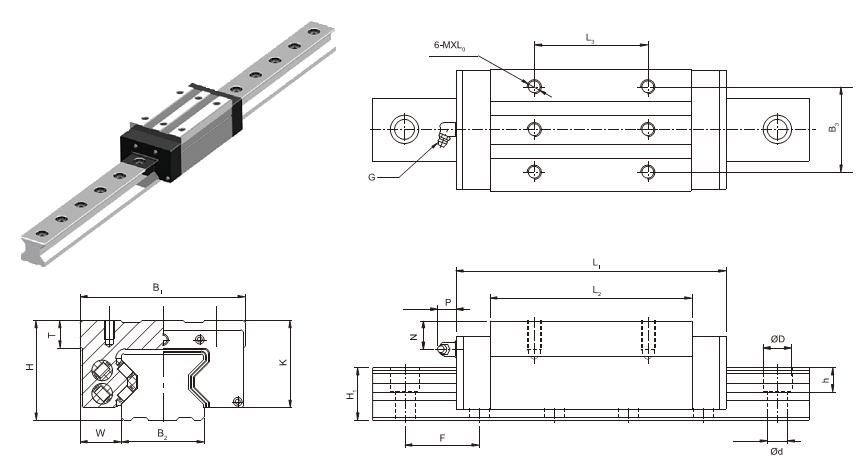

型号	滑块尺寸
	K	B1	L1	B3	L3	MxL0	单位联系方式				T	L2	E	B2	H1
GZB25BA	31.5	48	100	35	45	M6x8	南京哈宁轴承制造有限公司				9.5	66	4.5	23	24
GZB25BAL	31.5	48	120	35	45	M6x8	地址：江苏省南京市莫愁路99号				9.5	86	4.5	23	24
GZB35BA	42	70	128	50	62	M8x12	联系电话：025-86622491				13	86	6	34	30.5
GZB35BAL	42	70	147	50	62	M8x12	联系电话：025-86622492				13	105	6	34	30.5
GZB45BA	51	86	154	60	80	M10x18	联系电话：025-86622493				15	102	9	45	38
GZB45BAL	51	86	182	60	80	M10x18	联系电话：025-86629730				15	130	9	45	38
GZB55BA	60	100	172	75	95	M12x18	联系电话：025-52217447				20	118	10	53	44
GZB55BAL	60	100	210	75	95	M12x18	联系电话：025-52251441				20	156	10	53	44
GZB65BA	79	126	210	76	110	M16x20	联系电话：025-66066819				25	147	14	63	55
GZB65BAL	79	126	270	76	110	M16x20	联系电话：025-66066829				25	207	14	63	55
GZB85BA	95	156	349	100	140	M18x25	联系传真：025-52300551				24	25.4	15	85	73
GZB100BA	105	200	394	130	200	M20x27	联系人：刘长岭				25	28.6	15	100	80
GZB125BA	135.5	240	491	184	205	M24x30	手机：13801591302				40	360	24.5	125	115
导轨尺寸					最小端距	油杯尺寸			额定动载	额定静载	额定力矩			滑块重量	导轨重量
dxDxh	H	W	F	Lmax	a	G	P	N	C((KN)	C0(KN)	MA(M.m）	MB(M.m）	MC(M.m）	kg	kg/m
7x11x9	40	12.5	30	6000	10	M6	12	9.5	26.5	50.8	570	570	710	0.5	3.2
7x11x9	40	12.5	30	6000	10	M6	12	9.5	33.8	71.6	830	830	980	0.7	3.2
9x14x12	55	18	40	6000	13	M6	13	15.5	50.5	121	1548	1548	2343	1.4	5.9
9x14x12	55	18	40	6000	13	M6	13	15.5	61	162	2708	2708	3283	1.7	5.9
14x20x16	70	20.5	52.5	6000	15	M8x1	14	21	84.5	191	3156	3156	4858	2.48	9.8
14x20x16	70	20.5	52.5	6000	15	M8x1	14	21	99.6	236	5560	5560	6736	3.2	9.8
16x23x20	80	23.5	60	6000	15	M8x1	14	23	123	292	5267	5267	8243	3.8	13.3
16x23x20	80	23.5	60	6000	15	M8x1	14	23	154	390	9713	9713	11927	5.1	13.3
18x26x22	90	31.5	75	6000	20	M8x1	14	17	192	451	10823	10823	17762	6.3	20.3
18x26x22	90	31.5	75	6000	20	M8x1	14	17	248	613	20808	20808	22957	8.9	20.3
24x35x28	110	35.5	90	6000	25	M8x1	14	21	460	1050	45600	45600	51420	14.7	35.2
26x39x32	120	50	105	6000	30	M10x1	16	23	547	1330	61200	61200	73140	24.5	46.8
33x48x45	160	57.5	120	6000	35	M10x1	16	23	1040	1924	123176	123176	114438	48	84.6
