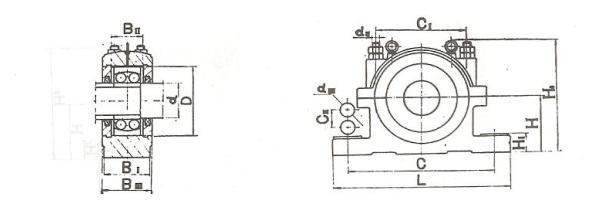

GZQ4-130部分式轴承座参数

轴承座	基本尺寸
型号	d					D	BⅡ	BⅢ	B1	H	H1	H0	L	C	C1	CⅡ	dⅡ	dⅢ
	1	2	3	4	5
GZQ4-130	46	56	71	82		130	118	145	130	125	40	295	350	300	175	60	20	22
GZQ4-140	51	61	77	87		140	118	145	130	125	40	295	350	300	175	60	20	22
GZQ4-150	56	66	82	97		150	118	145	130	140	50	320	400	340	205	60	20	22
GZQ4-160	61	71	87	97		160	118	145	130	140	50	320	400	340	205	60	20	22
GZQ4-170	77	92	102			170	118	145	130	140	50	320	400	340	205	60	20	22
GZQ4-180	66	82	97	102		180	122	155	140	160	60	360	460	400	240	65	24	26
GZQ4-190	71	87	97			190	122	155	140	160	60	360	460	400	240	65	24	26
GZQ4-200	77	92	102	112	122	200	122	155	140	160	60	360	460	400	240	65	24	26
GZQ4-215	97	112				215	152	185	165	180	70	395	530	460	280	80	30	32
GZQ4-230	122					230	152	185	165	180	70	395	530	460	280	80	30	32
GZQ4-240	92	102	153			240	157	190	170	200	70	345	560	485	310	80	30	32
GZQ4-250	97	132	143			250	157	190	170	200	70	345	560	485	310	80	30	32
GZQ4-260	97	112	163			260	157	190	170	200	70	345	560	485	310	80	30	32
GZQ4-270	143	153				270	164	205	185	220	80	475	650	570	350	92	36	40
GZQ4-280	102	122	163	173		280	164	205	185	220	80	475	650	570	350	92	36	40
GZQ4-290	153	183				290	164	205	185	220	80	475	650	570	350	92	36	40
GZQ4-300	132	173				300	164	205	185	240	90	529	680	600	380	92	36	40
GZQ4-310	112	163	183			310	164	205	185	240	90	529	680	600	380	92	36	40
GZQ4-320	143	173				320	164	205	185	240	90	529	680	600	380	92	36	40
GZQ4-340	122	153	173	203		340	189	230	210	275	100	599	780	680	435	108	42	46
GZQ4-360	132	163	183	223		360	189	230	210	275	100	599	780	680	435	108	42	46
GZQ4-380	143	173				380	224	265	240	300	110	644	880	770	485	128	48	54
GZQ4-400	153	173	203	223	243	400	224	265	240	300	110	644	880	770	485	128	48	54
